Verwendete Profile beim Trockenbau

TROCKENBAU-PROFILE AUS METALL SIND EINE WICHTIGE KOMPONENTE FÜR STABILE UND LANGLEBIGE TROCKENBAUKONSTRUKTIONEN

TROCKENBAU-PROFILE AUS METALL SIND EINE WICHTIGE KOMPONENTE FÜR STABILE UND LANGLEBIGE TROCKENBAUKONSTRUKTIONEN

C- und U-Profile bilden die Basis für die Befestigung von Gipskartonplatten und tragen zur Stabilität der Wand bei. Flex-Profile ermöglichen die Formgebung von geschwungenen Wänden und abgerundeten Ecken in Trockenbausystemen. Schienen und Ständer kommen zum Einsatz, um Türen, Fenster und andere Öffnungen in Trockenbauwänden einzufügen.

Profile für Trockenbausysteme

Verwendete Profile beim Trockenbau

Innenausbau

Innenausbau

Bauarbeiter errichten Wände in einem modernen Gebäude.

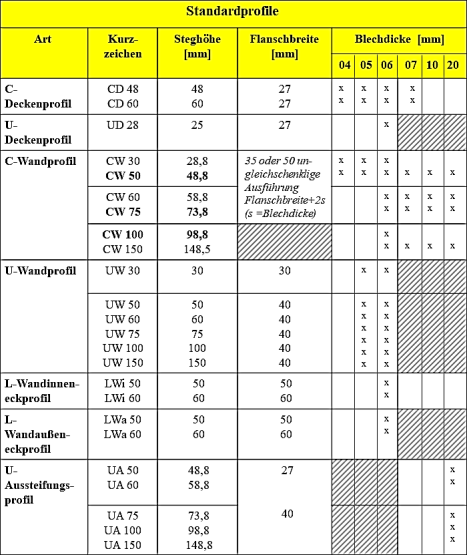

Die nachfolgenden zwei Tabellen präsentieren Überblicke über die bedeutenden Standardprofile, die im Trockenbau verwendet werden.

In der ersten der beiden Tabellen findet man:

  • eine Auswahl wichtiger Profilquerschnitte,

  • Befestigungen (Abhängiger bzw. Direktbefestigungen und

  • Verbindungselemente als Direktbefestigung.

In der anschließenden Tabelle finden Sie Standardprofile für den Trockenbau, einschließlich ihrer Kurzbezeichnung und wichtiger konstruktiver Abmessungen.

Metallprofile

Dieses Buch stellt spezifische Anforderungen an die ausführenden Gewerke und Dienstleistungen im Facility Management. Der Autor hat sich bemüht, diese Anforderungen so präzise wie möglich zu beschreiben. Dadurch soll gewährleistet werden, dass das Facility Management klare Angaben sowohl für Eigenleistungen als auch für die Beauftragung von Fremdfirmen machen kann. Diese Angaben sollen einerseits die erbrachte Leistung ausreichend genau beschreiben und andererseits dazu beitragen, mögliche Missverständnisse zu vermeiden. Diese Beschreibung bildet somit einen Teil der Qualitätsarbeit und bietet eine Möglichkeit zur Überprüfung der erbrachten Leistung.

Für diese Zwecke wurden hauptsächlich allgemein bekannte Anforderungen verwendet, die in Regelwerken wie der VOB, dem Standardleistungsbuch-Bau und vielen anderen zu finden sind. Auf diese Weise erhalten die Leser konkrete Vorschläge dazu, worauf sie achten sollten und welche Erwartungen sie an ihre Auftragnehmer haben dürfen. Es ist jedoch nicht automatisch zu erwarten, dass solche Anforderungen aus den Normen der VOB/C automatisch erfüllt werden. Zum Beispiel ist es nicht selbstverständlich, dass ein Auftragnehmer nach Abschluss der Arbeiten automatisch die statischen Berechnungen oder Hydraulikberechnungen von Rohrleitungssystemen übergibt. Daher soll dieses Buch auch Facility Managern als Hilfe dienen, um klar zu erkennen, was genau erwartet wird, welche Voraussetzungen notwendig sind, was vereinbart werden muss und was geprüft werden sollte, um sicherzustellen, dass die gewünschten Ergebnisse tatsächlich erzielt wurden.

Instandhaltungs- und Pflegehinweise

Die Angaben zur Nutzung, Instandhaltung, Reinigung und Pflege für die einzelnen Produkte und Baugruppen müssen

  • geeignete, eindeutige Verfahren und Anleitungen zum Betrieb,

  • zur Instandhaltung und Pflege

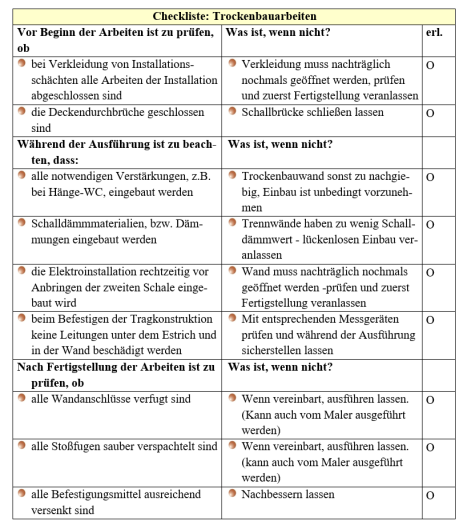

Checkliste bei Trockenbauarbeiten

In der Dokumentation sollten auch die entsprechenden Maßnahmen zur Vorbereitung, Durchführung und Einweisung in die Arbeiten festgehalten werden. Es ist ratsam, eine entsprechende Checkliste zu verwenden, die gegebenenfalls gemäß den Angaben im Leistungsverzeichnis angepasst wird.

Während der Durchführung von Oberflächenbehandlungen sollten die folgenden Kriterien in die Dokumentation aufgenommen werden:

um nachfolgende Arbeiten entsprechend angleichen zu können:

  • Art der Behandlung (Lasuren, Öle, Farben)

  • Fabrikate

  • Bestell-Nr., (Haupt-) Lieferanten

  • Eigenschaften der verwendeten Materialien

  • Angaben zur erforderlichen Nachbehandlung

  • und eine zusammenfassende Instandhaltungsrichtlinie.

Normen und Literaturhinweise

Die zentrale Norm für die Durchführung und Ausschreibung von Trockenbauarbeiten ist die DIN 18340, in der Version von September 2019, Teil C der VOB (Vergabe- und Vertragsordnung für Bauleistungen). Diese Norm trägt den Titel "Allgemeine Technische Vertragsbedingungen für Bauleistungen (ATV) - Trockenbauarbeiten". In dieser Norm werden die allgemeinen Vertragsbedingungen festgelegt, die für Trockenbauarbeiten in Bezug auf Baustoffe, Ausführung, Haupt- und Nebenleistungen sowie Abrechnung gelten.

Ihr Anwendungsbereich erstreckt sich auf raumbildende Bauelemente des Innenausbaus, die in einer trockenen Bauweise hergestellt werden. Die Norm behandelt insbesondere die Herstellung von offenen und geschlossenen:

  • Deckenbekleidungen,

  • Unterdecken,

  • Wandbekleidungen,

  • Trockenputz- und Vorsatzschalen,

  • Brandschutzbekleidungen,

  • Trenn-, Montage- und Systemwände

  • Fertigteilestriche,

  • Trockenunterböden und Systemböden

  • und auch die Montage von Zargen, Türen und anderen Einbauteilen in vorgenannten Konstruktionen.

Sie beinhaltet die folgenden Punkte:

  • Angaben zur Baustelle

  • Angaben zur Ausführung

  • Einzelangaben bei Abweichungen von den ATV

  • Einzelangaben zu Nebenleistungen und Besonderen Leistungen

  • Abrechnungseinheiten

  • Geltungsbereich

  • Stoffe, Bauteile

  • Ausführung

  • Allgemeines Verspachtelungen Deckenbekleidungen und Unterdecken Trenn- und Montagewände Fertigteilestrich, Trockenunterböden und Systemböden Dämmung Zargen und Einbauteile

  • Nebenleistungen bzw. Besondere Leistungen im Sinne dieser Norm.

  • Abrechnung.

Weitere wichtige, im Zusammenhang mit Trockenbauarbeiten interessierende Normen, sind die folgenden:

  • DIN 4102-2, Brandverhalten von Baustoffen und Bauteilen; Bauteile, Begriffe, Anforderungen und Prüfungen

  • DIN 6812, Medizinische Röntgenanlagen bis 300 kV -Regeln für die Auslegung des baulichen Strahlenschutzes

  • DIN 18041, Hörsamkeit in Räumen; Anforderungen, Empfehlungen und Hinweise für die Planung

  • DIN 18168-1, Gipsplatten-Deckenbekleidungen und Unterdecken -Teil 1: Anforderungen an die Ausführung

  • DIN 18180, Gipsplatten - Arten und Anforderungen

  • DIN 18181, Gipsplatten im Hochbau - Verarbeitung

  • DIN 18182-1, Zubehör für die Verarbeitung von Gipsplatten - Teil 1: Profile aus Stahlblech

  • DIN EN 520, Gipsplatten - Begriffe, Anforderungen und Prüfverfahren

  • DIN EN 13964, Unterdecken - Anforderungen und Prüfverfahren

  • DIN EN 14195, Metallprofile für Unterkonstruktionen von Gipsplattensystemen - Begriffe, Anforderungen und Prüfverfahren

  • DIN EN ISO 11654, Akustik -Schallabsorber für die Anwendung in Gebäuden - Bewertung der Schallabsorption (ISO 11654)

  • VDI 3755, Technische Regel, Schalldämmung und Schallabsorption abgehängter Unterdecken Bauregellisten, Bauregelliste A, Bauregelliste B und Liste C, herausgegeben vom Deutschen Institut für Bautechnik (DIBt)

  • Baustellenbedingungen, Merkblatt Nr. 1, Hinweise und Richtlinien für Trockenbauarbeiten mit Gipsplatten-Systemen, herausgegeben durch die Industriegruppe Gipsplatten im Bundesverband der Gipsindustrie e.V.

  • Verspachtelung von Gipsplatten, Merkblatt Nr. 2, Oberflächengüten, Hinweise und Richtlinien für Trockenbauarbeiten mit Gipsplatten-Systemen, herausgegeben durch die Industriegruppe Gipsplatten im Bundesverband der Gipsindustrie e.V.

  • Gipsplattenkonstruktionen, Fugen und Anschlüsse, Merkblatt Nr. 3, herausgegeben durch die Industriegruppe Gipsplatten im Bundesverband der Gipsindustrie e.V.
