Bauwerkstrockenlegung

BAUWERKSTROCKENLEGUNG IST EIN WICHTIGER SCHRITT ZUR BESEITIGUNG VON FEUCHTIGKEITSPROBLEMEN UND ZUR VERLÄNGERUNG DER LEBENSDAUER VON GEBÄUDEN

Die Gründe für Feuchtigkeit im Bauwerk sind sorgfältig zu analysieren, um die passenden Trockenlegungsverfahren zu bestimmen. Die Auswahl der geeigneten Trockenlegungsmethoden, wie Horizontalsperren oder Drainagesysteme, basiert auf den spezifischen Bedingungen des Gebäudes. Die sachgemäße Umsetzung von Trockenlegungsmaßnahmen verlangt qualifizierte Fachleute und die Beachtung von Qualitätsstandards.

Bauwerkstrockenlegung

Für die Trockenlegung, gemeint ist die nachträgliche Trockenlegung von Bauwerken bzw. Bauwerksteilen, gibt es derzeit verschiedene Verfahren.

In Deutschland gelten die WTA-Merkblätter als Stand der Technik. Man unterscheidet

Mechanische Verfahren
Injektionsverfahren
Elektrophysikalische Verfahren.

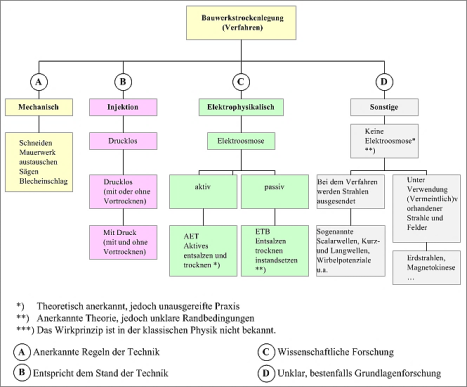

Verfahren zur Bauwerkstrockenlegung

Die wichtigsten Forderungen im WTA-Merkblatt sind:

Auf Grund von qualifizierter Voruntersuchung ist festzustellen, dass die wesentliche Schadensursache kapillar aufsteigende Feuchtigkeit ist.
Sanierungskonzept auf Grundlage der Voruntersuchung ist durch den Fachplaner zu erstellen
Die Sperre ist mindestens 300 mm oberhalb des HGW anzuordnen.

Mechanische Verfahren

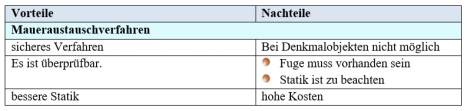

Vor- und Nachteile des mechanischen Verfahrens

Die tabellarische Übersicht zeigt Vor- und Nachteile des mechanischen Verfahrens.

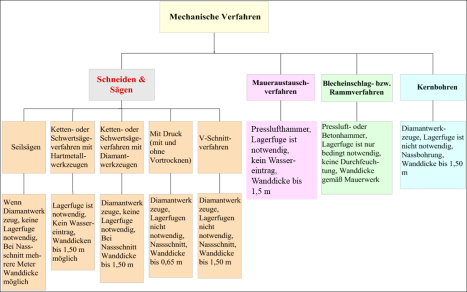

Mechanische Verfahren zur Bauwerkstrockenlegung

Die mechanischen Verfahren werden in der nachfolgenden Abbildung als Übersicht dargestellt.

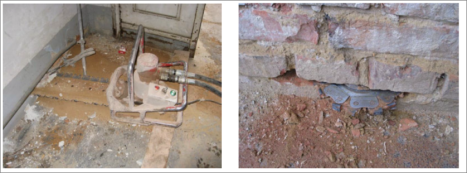

Schneid- bzw. Sägeverfahren

Hier ist eine kurze Beschreibung der einzelnen Verfahren.

Im Schneid-/Sägeverfahren ist eine durchgehende Fuge und Detailplanung erforderlich. Ausgewiesene Fachkräfte müssen auf der Baustelle anwesend sein, und es muss eine statische Prüfung (wie Gewölbeschub oder sehr hohe Druckbelastung) durchgeführt werden. Die Überlappung beträgt 5 cm (früher waren es 10 cm), und die Fugenverfüllung muss genau angegeben werden.

Das Seilsägeverfahren wird als ein weiteres mechanisches Verfahren angewendet.

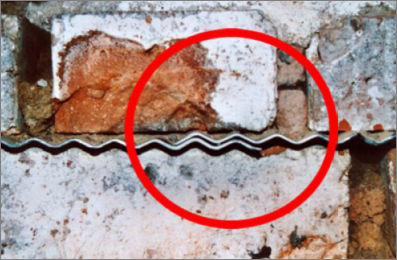

Blecheinschlagverfahren

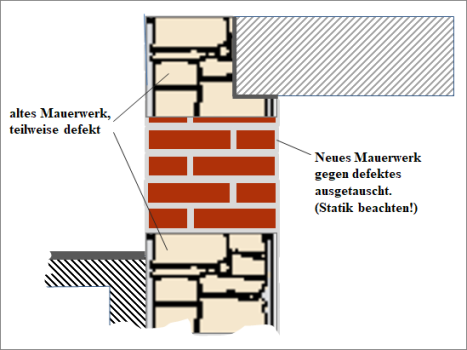

Maueraustauschverfahren

Vor- und Nachteile von Trockenlegungsverfahren

Das kostengünstige Kettensägen eignet sich nur bei Mauerwerk.

Elektrophysikalische Verfahren

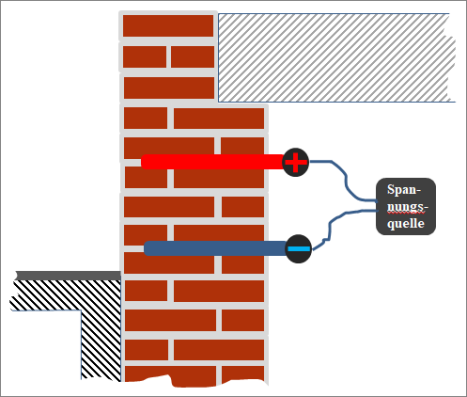

elektrophysikalisches Verfahren

Elektrophysikalische Verfahren basieren auf elektroosmotischen Vorgängen oder der Beeinflussung von Potenzialen. Diese Methoden stützen sich auf wissenschaftlich nachgewiesene Wirkprinzipien, die auf den Grundlagen der Lehrmeinung in der Physik beruhen.

Man unterscheidet zwischen

aktiver Elektroosmose	Passive Elektroosmose
Eine Fremdspannung verursacht den Was-sertransport in den Kapillaren (nach Prof. Reuss)	Aufhebung der Kapillarkräfte mittels Kurzschluss

Elektroosmose

Weitere Trockenlegungsverfahren

Lüftungsgraben an einem Neubau.

Das Bild gehört zur Abbildung unten.

Es handelt sich um die Stelle, wo das

Dränrohr verläuft.

Diese beziehen sich auf Verfahren, die als wissenschaftlich unbegründet gelten. Dazu zählen Lüftungs- oder Heizverfahren sowie paraphysikalische Verfahren, sei es passiv oder aktiv.

Beispiel eines Lüftungsgrabens

Die Trockenlegung wird durch ein Drainagerohr und die natürliche Lüftung der freigelegten Bauteile erreicht. Thermische Verfahren nutzen zum Beispiel Heizpatronen im Mauerwerk oder Sockelheizung.

Heizpatronen im Mauerwerk

Die Trockenlegung wird durch ein Drainagerohr und die natürliche Lüftung der freigelegten Bauteile durchgeführt. Bei den thermischen Verfahren kommen zum Beispiel Heizpatronen im Mauerwerk oder Sockelheizungen zum Einsatz.

Es gibt auch weitere Verfahren, einschließlich der sogenannten paraphysikalischen Methoden. Ihre Anwendung kann problematisch sein, da sie nicht auf den etablierten Erkenntnissen der Naturwissenschaften basieren.

Schließlich gibt es auch passive elektrokinetische Verfahren, wie Magnetokinese und Radiowellen, nach der Methode von Dr.-Ing. Simlinger-Wien.
