Dächer
Diese Dokumentationsübersicht beschreibt die erforderlichen technischen, brandschutz-, verkehrssicherheits- und arbeitsschutzbezogenen Unterlagen für Dächer im professionellen Facility Management. Der Fokus liegt insbesondere auf Rauch- und Wärmeabzugsanlagen (RWA) bzw. Rauchabzugsanlagen in Treppenräumen, der Verkehrssicherheit von Dachflächen sowie der sicheren Nutzung von Dächern als Arbeitsplätze. Ziel ist die rechts- und normkonforme Planung, Vergabe, Abnahme, der sichere Betrieb, die Instandhaltung sowie die revisionssichere Dokumentation über den gesamten Lebenszyklus der baulichen und technischen Dachkomponenten.
Dokumentation und Anforderungen für Dächer im Gebäudebetrieb
- Angebot für Bauleistungen
- Abnahme- / Prüfprotokoll für Rauchabzugsanlagen in Treppenräumen
- Betriebs- / Bedienungsanleitung für Rauchabzugsanlagen in Treppenräumen
- Betriebsbuch für Rauchabzugsanlagen in Treppenräumen
- Betriebsbuch für RWA-Anlagen
- Brandschutz- / Steuerungsmatrix
- Protokolle über durchgeführte Objekt- und Dachbegehungen
- Nachweise über die Beseitigung sicherheitsrelevanter Mängel
- Wartungs- und Prüfdokumentation für PSAgA
- Dokumentation der Gefährdungsbeurteilungen für Dacharbeitsplätze
- Montage- und Installationsdokumentation für Anschlageinrichtungen
- Herstellerinformationen zu Anschlageinrichtungen
- Prüf- und Nachweisunterlagen für persönliche Schutzausrüstung und Sicherungssysteme
- Montage- und Installationsanleitung
- Errichterbescheinigung
- Gebrauchsanweisungen für Dach- und Sicherheitsprodukte
- Montage- und Installationsplan
- Montage-, Detail- und Konstruktionszeichnungen
- Bauphysikalische Nachweise (Klempnerarbeiten)
- Bauphysikalische Nachweise (Putz- und Stuckarbeiten)
- Bauphysikalische und statische Nachweise für Dacharbeiten
- Produktkennzeichnung für natürliche RWA-Systeme
- Prüf- und Wartungsanweisungen für natürliche RWA
- Prüfbuch für RWA-Anlagen
- Sicherheitsnachweis für Dachentwässerung
- Statische Berechnungen zur Standsicherheit der Dachentwässerung
- Verlege- und Montagepläne

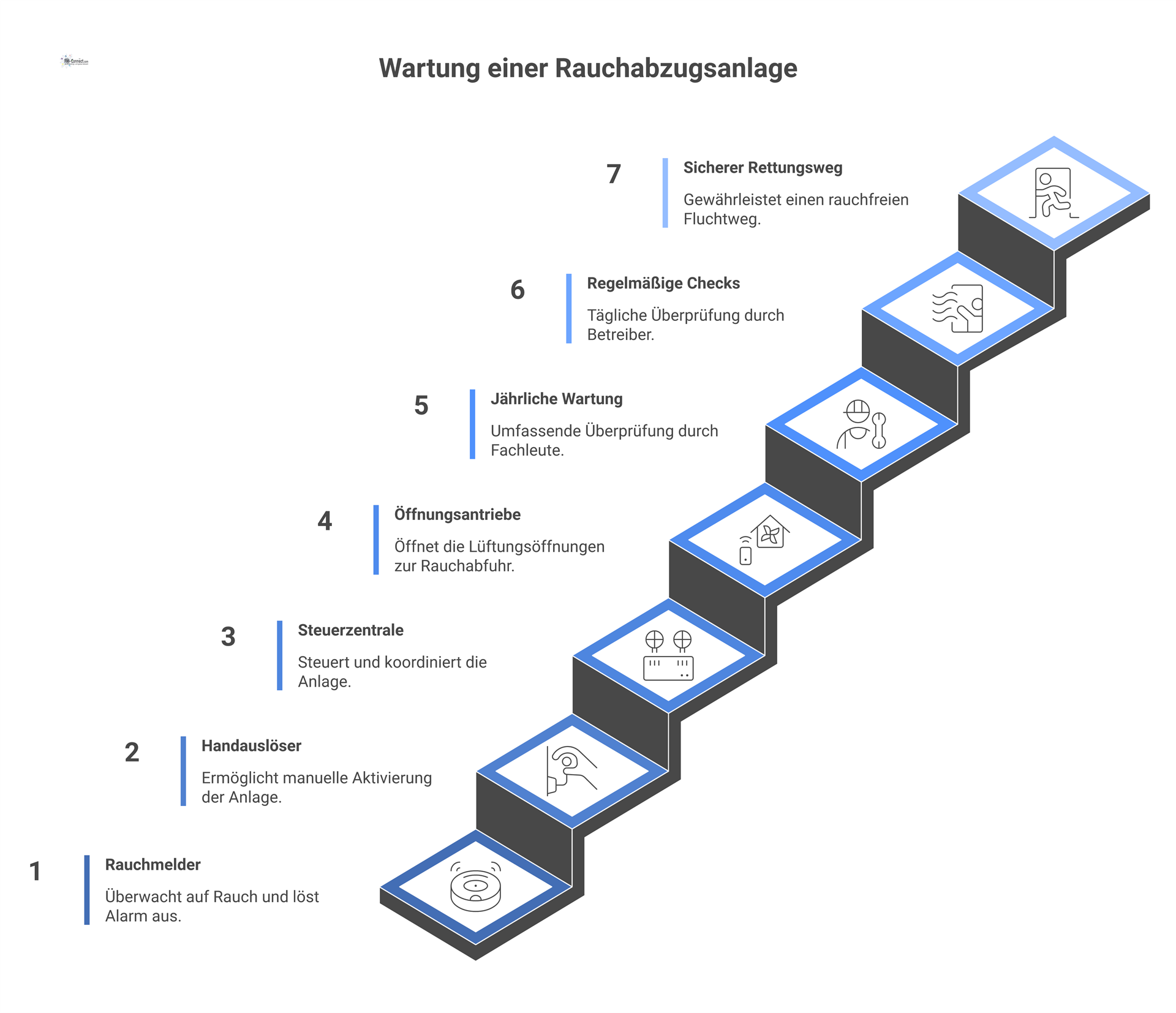

- Wartungsanweisungen für Rauchabzugsanlagen in Treppenräumen
- Wartungsdokumentation nach VDMA 24186
- Konformitätsbescheinigung nach VdS 2510
- Konformitätsbescheinigung nach VdS 2599
Angebot für Bauleistungen (Dach / Rauchabzugssysteme)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Angebot / Vergabeunterlage |
| Zweck & Geltungsbereich | Grundlage für die rechtskonforme Beauftragung von Dach- und RWA-Leistungen |
| Relevante Regelwerke | VgV; VOB/A 2019 |
| Wesentliche Inhalte | • Leistungsbeschreibung • Preise • Termine • Nebenangebote |
| Verantwortlich | Bieter (Auftragnehmer), Auftraggeber |
| Praxisbezug | Vergabeverfahren, Vertragsabschluss, Nachweis der ordnungsgemäßen Beschaffung |
Erläuterung:
Das Angebot ist Teil der vergabe- und haushaltsrechtlichen Dokumentation und bildet die vertragliche Grundlage für die spätere Ausführung, Abnahme und Abrechnung der Dach- und Rauchabzugsleistungen. Es enthält alle wesentlichen Vereinbarungen zwischen Auftraggeber und Auftragnehmer – von detaillierten Leistungsbeschreibungen über Preise und Termine bis hin zu Nebenangeboten – und fixiert somit den beidseitigen Leistungsumfang verbindlich. Nur ein eindeutig formuliertes und vollständiges Angebot gewährleistet eine rechtssichere Beauftragung gemäß VgV und VOB/A. Im Vergabeverfahren dient dieses Dokument zudem als Nachweis der ordnungsgemäßen Beschaffung und kann bei internen oder externen Prüfungen (z.B. Revision, Rechnungsprüfung) vorgelegt werden. Insgesamt stellt das Angebot sicher, dass beide Parteien klare Vertragsgrundlagen haben und die Projektausführung auf einer transparenten, regelkonformen Basis erfolgt.
Abnahme- / Prüfprotokoll für Rauchabzugsanlagen in Treppenräumen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Abnahme- / Prüfprotokoll |
| Zweck & Geltungsbereich | Nachweis der norm- und funktionsgerechten Errichtung der Rauchabzugsanlage |
| Relevante Regelwerke | VdS 2221 |
| Wesentliche Inhalte | • Funktionsprüfung • Auslösemechanismen • Schnittstellen • Mängel und Restarbeiten |
| Verantwortlich | Errichter / Installateur |
| Praxisbezug | Voraussetzung für Inbetriebnahme, Brandschutzabnahme, Betriebserlaubnis |
Erläuterung:
Im Abnahme- bzw. Prüfprotokoll werden alle relevanten Funktionsprüfungen der Treppenraum-Rauchabzugsanlage dokumentiert. Dazu zählen beispielsweise die Auslösung über manuelle Handtaster und automatische Melder, die korrekte Öffnung der Rauchabzüge sowie die Kontrolle aller Schnittstellen (etwa zur Brandmeldeanlage oder zur Aufzugssteuerung). Auch etwaige Mängel oder Restarbeiten werden im Protokoll vermerkt. Dieses Abnahmeprotokoll ist brandschutzrechtlich von zentraler Bedeutung, denn es dient als Nachweis gegenüber Bauaufsichtsbehörde und Feuerwehr, dass die Anlage gemäß den einschlägigen Normen und Richtlinien (z.B. VdS 2221) fachgerecht errichtet und voll funktionsfähig ist. Ohne ein ordnungsgemäßes Abnahmeprotokoll kann keine finale Brandschutzabnahme erfolgen, und die Rauchabzugsanlage darf nicht in Betrieb genommen werden.
Betriebs- / Bedienungsanleitung für Rauchabzugsanlagen in Treppenräumen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Betriebs- und Bedienungsanleitung |
| Zweck & Geltungsbereich | Sicherer Betrieb, Prüfung und Wartung der Rauchabzugsanlage |
| Relevante Regelwerke | VdS 2221 |
| Wesentliche Inhalte | • Bedienung • Auslösearten • Prüfintervalle • Störungsbehebung |
| Verantwortlich | Errichter / Installateur |
| Praxisbezug | Grundlage für Betreiberpflichten und Unterweisungen |
Erläuterung:
Die Betriebs- und Bedienungsanleitung stellt sicher, dass Betreiber und Wartungspersonal die Treppenraum-Rauchabzugsanlage bestimmungsgemäß und brandschutzkonform bedienen können. Sie enthält alle wichtigen Informationen zur Handhabung der Anlage, einschließlich der verschiedenen Auslösearten (manuell und automatisch), der vorgesehenen Prüfintervalle sowie Hinweisen zur Störungsbehebung.
Der Errichter bzw. Installateur muss diese Anleitung bei der Anlagenübergabe bereitstellen, damit der Betreiber seiner Unterweisungspflicht nachkommen kann. Die Bedienungsanleitung dient als Grundlage für die Schulung des zuständigen Personals und als Nachschlagewerk im Betrieb – so können im Ernstfall oder bei Routineprüfungen alle Maßnahmen korrekt durchgeführt werden. Gleichzeitig erfüllen Betreiber mit einer aktuellen Betriebsanleitung ihre Pflichten, da nur so ein sicherer und vorschriftsgemäßer Betrieb der Rauchabzugsanlage gewährleistet ist.
Betriebsbuch für Rauchabzugsanlagen in Treppenräumen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Betriebsbuch |
| Zweck & Geltungsbereich | Laufende Dokumentation von Betrieb, Prüfungen und Wartungen |
| Relevante Regelwerke | VdS 2221; VdS 2598 |
| Wesentliche Inhalte | • Prüfungen • Wartungen • Störungen • Instandsetzungen |
| Verantwortlich | Betreiber, Wartungsunternehmen |
| Praxisbezug | Nachweis gegenüber Bauaufsicht, Feuerwehr, Versicherern |
Erläuterung:
Das Betriebsbuch für die Rauchabzugsanlage im Treppenraum ist ein zentrales Nachweisdokument für den ordnungsgemäßen Betrieb und die Instandhaltung dieser Anlage. Darin werden alle relevanten Vorgänge lückenlos festgehalten – von regelmäßigen Prüfungen und Wartungen über auftretende Störungen bis zu durchgeführten Instandsetzungen. Der Betreiber bzw. das beauftragte Wartungsunternehmen trägt jede Maßnahme mit Datum und Unterschrift ein und bestätigt damit, dass die vorgeschriebenen Kontrollen durchgeführt und eventuelle Mängel behoben wurden.
So entsteht über die Lebensdauer der Anlage eine vollständige Historie, die bei Bedarf gegenüber der Bauaufsicht, Feuerwehr oder dem Versicherer als Nachweis dienen kann. Insbesondere im Brandfall oder bei Audits kann der Betreiber anhand des Betriebsbuchs belegen, dass er seine Prüf- und Wartungspflichten gemäß den einschlägigen Richtlinien (z.B. VdS 2221 und VdS 2598) erfüllt hat. Dieses fortlaufend geführte Dokument ist daher unerlässlich für eine rechtskonforme Betreiberorganisation im Brandschutz.
Betriebsbuch für RWA-Anlagen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Betriebsbuch RWA |
| Zweck & Geltungsbereich | Dokumentation von Betrieb und Wartung von Rauch- und Wärmeabzugsanlagen |
| Relevante Regelwerke | DIN 18232-10; VdS 2257 |
| Wesentliche Inhalte | • Funktionsprüfungen |
| Verantwortlich | Betreiber, Wartungsfachfirma |
| Praxisbezug | Brandschutz, Audit- und Versicherungsnachweis |
Erläuterung:
Das Betriebsbuch für Rauch- und Wärmeabzugsanlagen (RWA) dient der lückenlosen Dokumentation von Betrieb und Wartung komplexer RWA-Systeme und sichert deren dauerhafte Funktionssicherheit. Gemäß DIN 18232-10 und VdS 2257 sollen darin der Anlagenzustand sowie alle Ereignisse und Maßnahmen über den gesamten Lebenszyklus festgehalten werden. Dazu zählen regelmäßige Funktionsprüfungen, durchgeführte Wartungsarbeiten, aufgetretene Störungen oder Alarmereignisse sowie Änderungen oder Erweiterungen an der Anlage. Häufig werden im RWA-Betriebsbuch auch wichtige Bestandsunterlagen mitgeführt – etwa schematische Anlagendokumentationen (z.B. Pläne der Rauchabschnitte, Stellplätze der RWA-Komponenten), Ersatzteillisten oder Wartungsverträge – um alle Informationen gebündelt verfügbar zu haben.
Als integraler Bestandteil des organisatorischen Brandschutzes ermöglicht dieses Dokument dem Betreiber jederzeit den Nachweis, dass die RWA-Anlage ordnungsgemäß betrieben und instandgehalten wird. Bei Brandschutz-Prüfungen, behördlichen Kontrollen oder im Schadensfall ist das lückenhaft geführte RWA-Betriebsbuch ein wesentliches Mittel, um die Einhaltung aller Wartungs- und Dokumentationspflichten belegen zu können.

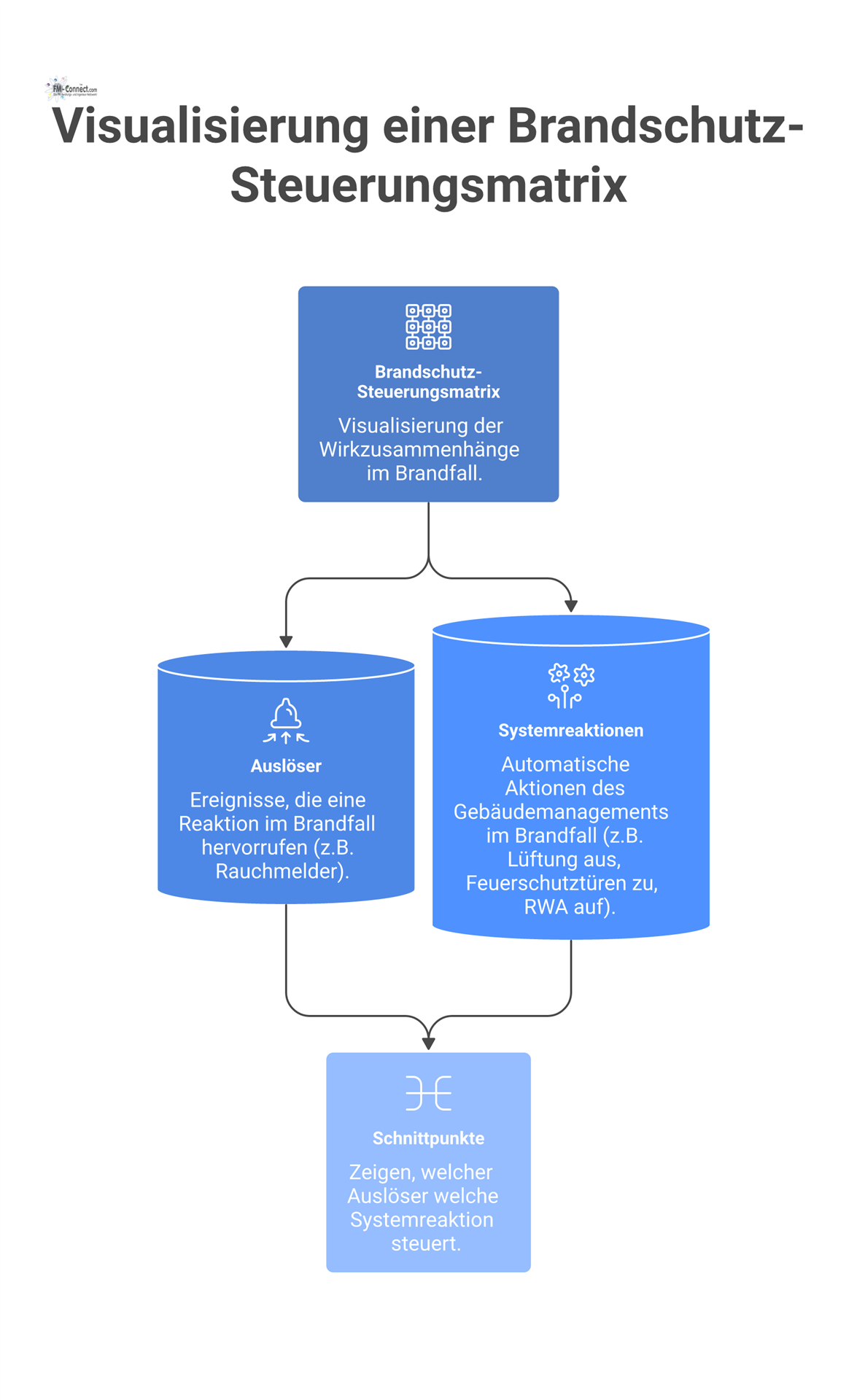

Brandschutz- / Steuerungsmatrix (Brandfallmatrix)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Brandschutz- / Brandfallmatrix |
| Zweck & Geltungsbereich | Darstellung der Wirkzusammenhänge im Brand- und Rauchfall |
| Relevante Regelwerke | VDI 3819-3; HOAI |
| Wesentliche Inhalte | • Auslösekriterien |
| Verantwortlich | Fachplaner TGA / Brandschutz |
| Praxisbezug | Inbetriebnahme, Prüfungen, Feuerwehrabstimmung |
Erläuterung:
Eine Brandschutz- bzw. Steuerungsmatrix (Brandfallmatrix) dokumentiert übersichtlich alle Auslösekriterien und die daraus resultierenden Systemreaktionen im Brandfall. Für jedes definierte Ereignis (z.B. Auslösen eines Rauchmelders, Betätigung eines Druckknopfalarmgebers) legt die Matrix fest, welche gebäudetechnischen Anlagen wie reagieren – beispielsweise Öffnen der RWA-Klappen, Abschalten von Lüftungsanlagen, Schließen von Feuerschutztüren, Aufzugssteuerung in das Erdgeschoss usw. Dadurch werden die komplexen Wirkzusammenhänge zwischen Brandmeldeanlage, Entrauchung, Lüftung, Türen, Aufzügen und weiteren Systemen transparent gemacht.
Insbesondere bei Sonderbauten mit umfangreicher Gebäudetechnik ist eine solche Brandfallmatrix erforderlich, um die Abläufe im Brand- und Rauchfall koordiniert und nachvollziehbar festzulegen. Die Matrix wird in der Regel vom TGA-Fachplaner in Abstimmung mit dem Brandschutzgutachter im Zuge der Planung erstellt (HOAI-Leistungsbild Technik) und bei der Inbetriebnahme der Anlagen als Prüfinstrument genutzt. Sie dient auch der Abstimmung mit der Feuerwehr: Bereits vor Inbetriebnahme kann die Feuerwehr anhand der Brandfallmatrix nachvollziehen, welche automatischen Steuerungen im Ernstfall ablaufen, und so ihre Einsatzstrategie darauf abstimmen. Insgesamt stellt die Brandfallmatrix sicher, dass alle sicherheitsrelevanten Systeme im Brandfall geordnet zusammenwirken und gemäß Brandschutzkonzept funktionieren.
Protokolle über durchgeführte Objekt- und Dachbegehungen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Begehungsprotokolle |
| Zweck & Geltungsbereich | Nachweis regelmäßiger Verkehrssicherheitskontrollen |
| Relevante Regelwerke | HBauO |
| Wesentliche Inhalte | • Prüfumfang |
| Verantwortlich | Beauftragte, unterwiesene Person |
| Praxisbezug | Haftungsprävention, Betreiberpflichten |
Erläuterung:
Die regelmäßigen Objekt- und Dachbegehungsprotokolle belegen, dass der Betreiber seiner Verkehrssicherungspflicht für die Dachflächen nachkommt. Gemäß Landesbauordnung (z.B. HBauO § 3 i.V.m. § 19 Abs. 1) müssen Dächer so instand gehalten und kontrolliert werden, dass von ihnen keine Gefahr für Personen oder Sachwerte ausgeht (z.B. durch herabfallende Teile oder Undichtigkeiten). Daher führt eine beauftragte und unterwiesene Person in festen Intervallen (typischerweise jährlich sowie anlassbezogen, etwa nach Unwettern) Dachinspektionen durch. Im Begehungsprotokoll werden der Prüfumfang (z.B. Überprüfung der Dachabdichtung, Entwässerung, Befestigung von Anbauteilen, Schneefangeinrichtungen), sämtliche festgestellten Mängel oder Gefahrenstellen und empfohlene Maßnahmen dokumentiert, häufig ergänzt durch Fotografien der Schadstellen. Jedes Protokoll wird vom Prüfer unterzeichnet und datiert.
Durch diese systematischen Kontrollen, wie sie z.B. im VdS-Merkblatt 2389 empfohlen werden, können potenzielle Schäden frühzeitig erkannt und behoben werden. Die Protokolle dienen im Ernstfall als Nachweis, dass der Betreiber alle zumutbaren Maßnahmen zur Gefahrenabwehr ergriffen hat – ein wichtiger Aspekt der Haftungsprävention. Gleichzeitig fließen die Ergebnisse der Dachbegehungen in die Instandhaltungsplanung ein, sodass notwendige Reparaturen zeitnah umgesetzt werden können.

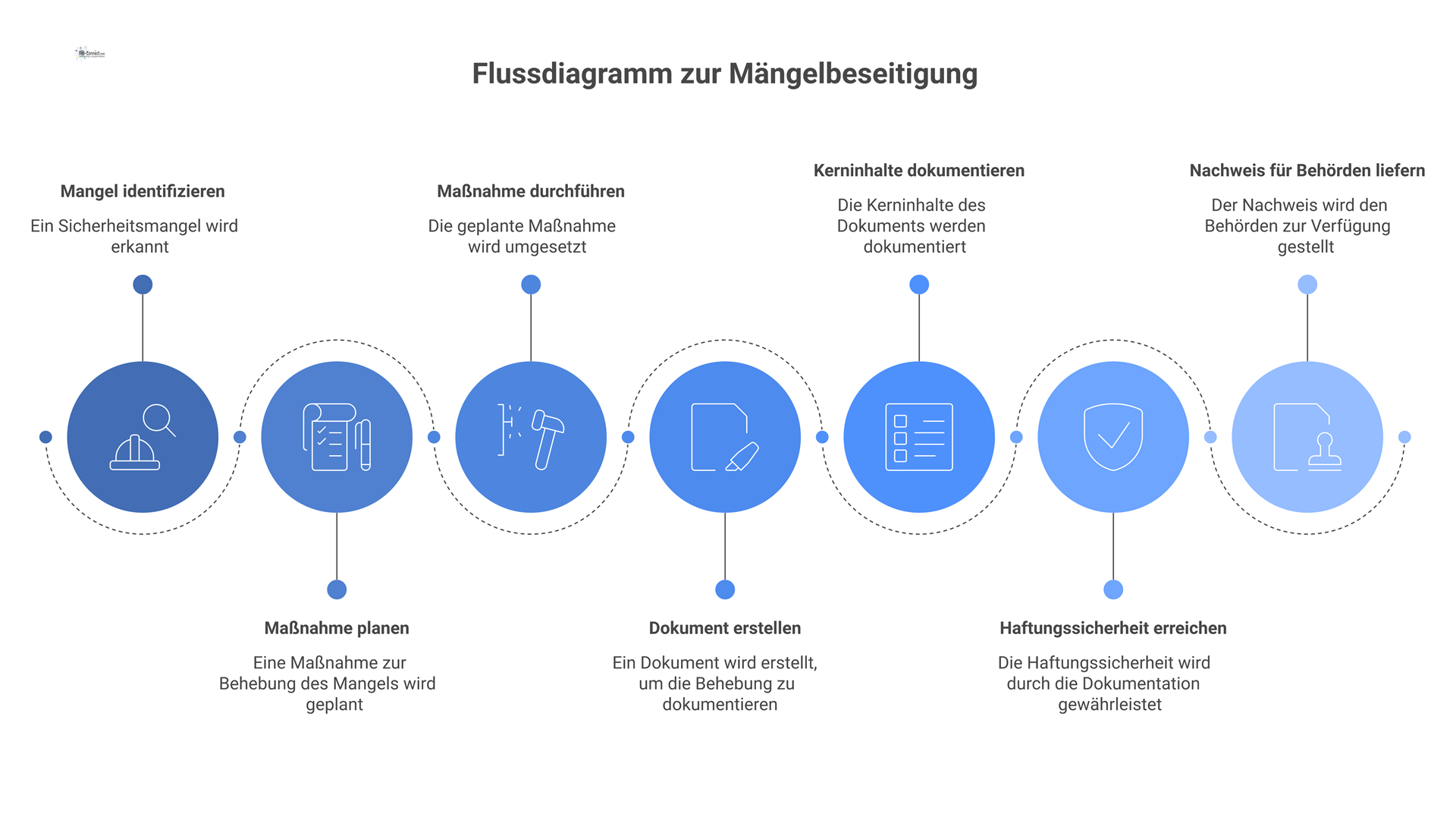

Nachweise über die Beseitigung sicherheitsrelevanter Mängel
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Mängelbeseitigungsnachweise |
| Zweck & Geltungsbereich | Dokumentation der Abstellung erkannter Gefahren |
| Relevante Regelwerke | HBauO |
| Wesentliche Inhalte | • Maßnahme |
| Verantwortlich | Betreiber, Instandhaltung |
| Praxisbezug | Haftungssicherheit, Nachweis gegenüber Aufsichtsbehörden |
Erläuterung:
Ebenso wichtig wie die Feststellung von Mängeln ist deren unverzügliche Beseitigung und Dokumentation. Nachweise über die Beseitigung sicherheitsrelevanter Mängel – etwa Reparaturberichte von Fachfirmen oder entsprechende Einträge im Dach-Betriebsbuch – belegen, dass erkannte Risiken zeitnah und wirksam behoben wurden. In solchen Dokumenten wird festgehalten, welche Maßnahme durchgeführt wurde (z.B. Austausch beschädigter Dachbauteile, Abdichtung eines Lecks), an welchem Datum und durch wen (verantwortliche Person oder Firma).
Diese lückenlose Dokumentation der Mängelbeseitigung ist für die Haftungssicherheit unerlässlich. Der Betreiber kann dadurch gegenüber Aufsichtsbehörden oder im Schadensfall nachweisen, dass er seiner Pflicht zur Gefahrenabwehr ordnungsgemäß nachgekommen ist und keine bekannten Gefahren unbehandelt geblieben sind. Viele Versicherer und Prüfbehörden verlangen ebenfalls solche Nachweise, um sicherzustellen, dass die Verkehrssicherheit ständig gewährleistet war.
Wartungs- und Prüfdokumentation für PSAgA
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Wartungs- und Prüfnachweise PSAgA |
| Zweck & Geltungsbereich | Sicherstellung der Funktionsfähigkeit persönlicher Schutzausrüstung |
| Relevante Regelwerke | DGUV Regel 112-198 |
| Wesentliche Inhalte | • Prüfdatum |
| Verantwortlich | Befähigte Person |
| Praxisbezug | Arbeitssicherheit, Unfallverhütung |
Erläuterung:
Bei Arbeiten auf Dachflächen mit Absturzgefahr ist das Tragen von Persönlicher Schutzausrüstung gegen Absturz (PSAgA) verpflichtend – etwa Auffanggurte, Verbindungsmittel und geeignete Anschlagpunkte. Die Funktionsfähigkeit dieser Ausrüstung muss regelmäßig von einer befähigten Person geprüft und nachgewiesen werden. In den Wartungs- und Prüfdokumentationen zur PSAgA sind das Prüfdatum, der Prüfer (mit Qualifikation) und das Ergebnis festgehalten. Gemäß DGUV Regel 112-198 sind solche Prüfungen mindestens einmal jährlich durchzuführen, bei intensiver Nutzung auch häufiger, um Verschleiß oder Schäden rechtzeitig zu erkennen.
Nur ein lückenlos geprüftes und einwandfrei funktionierendes PSAgA-Set darf für Dacharbeiten eingesetzt werden. Die Dokumentation dieser Prüfungen ist ein fester Bestandteil der arbeitsschutzrechtlichen Betreiberpflichten. Sie dient der Unfallverhütung, da sie sicherstellt, dass im Falle eines Absturzes die Schutzausrüstung zuverlässig funktioniert. Gleichzeitig kann der Betreiber im Ernstfall gegenüber Aufsichtsbehörden und Unfallversicherungsträgern belegen, dass er seiner Prüf- und Sorgfaltspflicht nachgekommen ist.
Dokumentation der Gefährdungsbeurteilungen für Dacharbeitsplätze
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Gefährdungsbeurteilungsdokumentation |
| Zweck & Geltungsbereich | Systematische Bewertung von Gefährdungen auf Dachflächen |
| Relevante Regelwerke | ArbStättV; ASR V3 |
| Wesentliche Inhalte | • Gefährdungen |
| Verantwortlich | Arbeitgeber / Unternehmer |
| Praxisbezug | Grundlage für Schutzmaßnahmen und Unterweisungen |
Erläuterung:
Die Dokumentation der Gefährdungsbeurteilung für Dacharbeitsplätze ist das zentrale Steuerungsinstrument, um Arbeiten auf dem Dach sicher zu gestalten. Der Arbeitgeber bzw. Betreiber muss gemäß §§ 5 und 6 Arbeitsschutzgesetz (ArbSchG) sowie § 3 Arbeitsstättenverordnung (ArbStättV) alle Gefährdungen systematisch ermitteln und beurteilen, die bei Tätigkeiten auf dem Dach auftreten können. Typische Gefährdungen umfassen Absturzrisiken an ungesicherten Dachrändern oder Lichtkuppeln, Witterungseinflüsse (z.B. Wind, Glätte), Risiken durch auf dem Dach installierte Technik (elektrische Anlagen, Antennen) und mehr. Für jede identifizierte Gefährdung sind geeignete Schutzmaßnahmen festzulegen – etwa kollektive Schutzmaßnahmen wie Geländer oder Absperrungen, persönliche Schutzausrüstung (PSAgA), organisatorische Maßnahmen (Zugangsbeschränkungen, Wetterschutzregeln) sowie regelmäßige Unterweisungen der Beschäftigten. Darüber hinaus ist eine Wirksamkeitskontrolle vorzusehen, um zu überprüfen, ob die getroffenen Maßnahmen die Gefahren ausreichend reduzieren.
Die Gefährdungsbeurteilung muss schriftlich dokumentiert und für die Betroffenen zugänglich sein. Sie ist regelmäßig – spätestens bei relevanten Änderungen am Dach, neuen Arbeitsverfahren oder nach Unfällen/Beinahe-Unfällen – zu aktualisieren. Nur eine aktuelle und umfassende Gefährdungsbeurteilung gewährleistet, dass alle erforderlichen Schutzmaßnahmen ergriffen und auf ihre Wirksamkeit geprüft sind. Sie bildet die Grundlage für sämtliche weiterführenden Arbeitsschutzmaßnahmen am Dach und ist unverzichtbar, um sichere Arbeitsbedingungen auf Dachflächen langfristig zu gewährleisten.
Montage- und Installationsdokumentation für Anschlageinrichtungen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Montage-/Installationsdokumentation |
| Zweck & Geltungsbereich | Nachweis der fachgerechten Montage von Anschlageinrichtungen auf Dächern |
| Rechts-/Normbezug | DGUV-Information 201-056; DIN EN 795 |
| Wesentliche Inhalte | • Montagemethode |
| Verantwortlich | Montagepersonal / Fachunternehmen |
| Praxisbezug | Grundlage für Freigabe, Nutzung und spätere Prüfungen |
Erläuterung:
Die Dokumentation belegt die ordnungsgemäße Installation der Anschlageinrichtungen und ist Voraussetzung für deren sichere Nutzung bei Wartungs- und Instandhaltungsarbeiten auf Dächern. Sie enthält detaillierte Angaben zur Montage jeder Anschlageinrichtung: unter anderem zum Objekt (Gebäude/Dachfläche), zum ausführenden Fachunternehmen und verantwortlichen Monteur, zur Produktbezeichnung und zu den verwendeten Befestigungsmitteln. Unverzichtbar ist ein Dachplan (Schema) mit der Kennzeichnung aller Anschlagpunkte und ihrer Nummerierung, sodass jeder Anschlagpunkt eindeutig lokalisiert werden kann. Dadurch ist die Montage auch noch Jahre später im Detail nachvollziehbar. Eine lückenlose Montagedokumentation gemäß DGUV 201-056 stellt sicher, dass alle Anschlagpunkte fachgerecht nach Herstellerangaben angebracht wurden und die erforderliche Tragfähigkeit des Untergrunds nachgewiesen ist. Dies bildet die Grundlage für die Freigabe der Anschlageinrichtungen zur Benutzung und für alle zukünftigen Prüfungen oder behördlichen Nachweise.

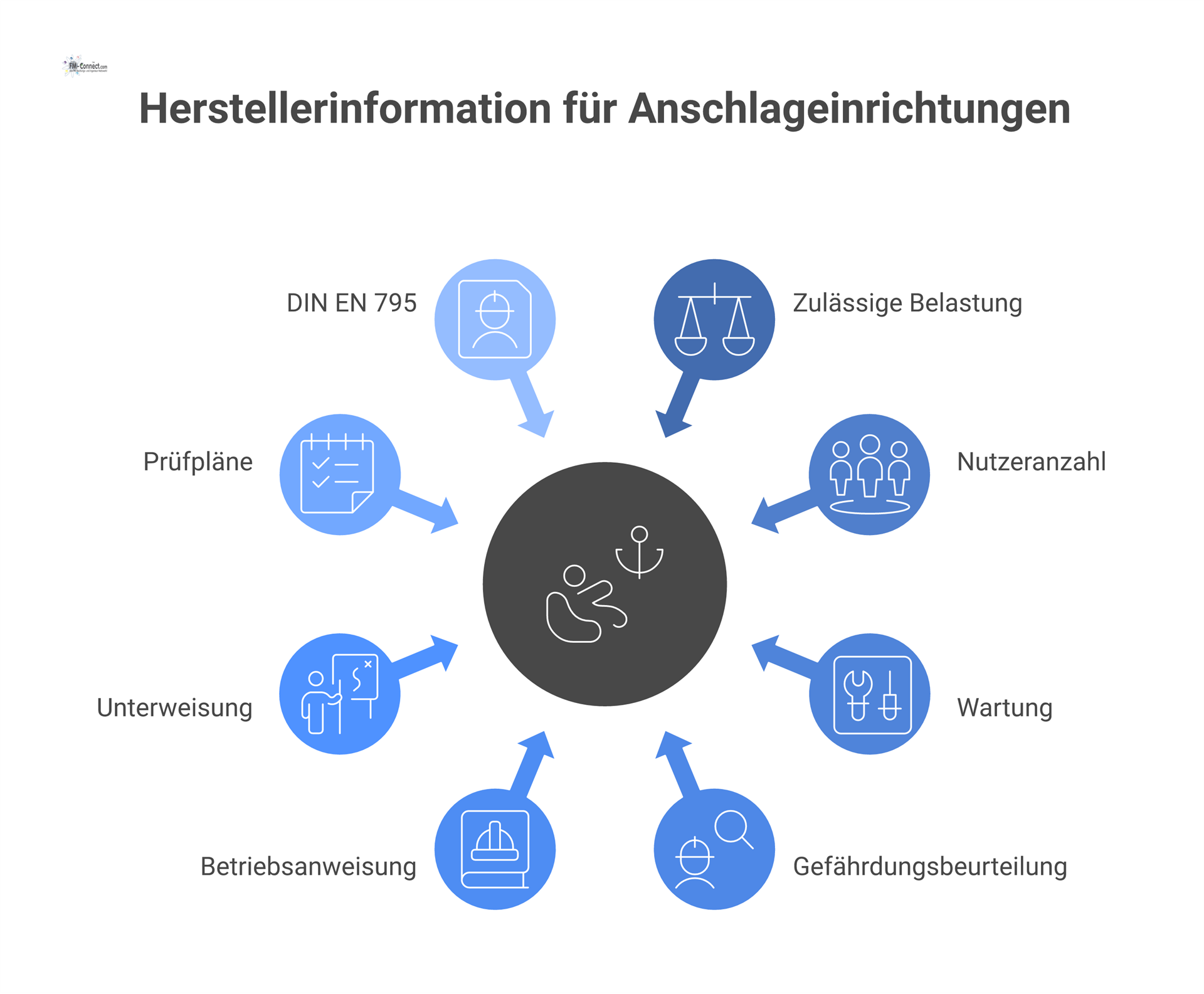

Herstellerinformationen zu Anschlageinrichtungen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Herstellerinformation |
| Zweck & Geltungsbereich | Produktspezifische Angaben zu Leistung, Nutzung und Grenzen |
| Rechts-/Normbezug | DIN EN 795 |
| Wesentliche Inhalte | • zulässige Belastungen |
| Verantwortlich | Hersteller |
| Praxisbezug | Referenz für Betrieb, Unterweisung und Instandhaltung |
Erläuterung:
Die Herstellerinformationen (Produktdatenblätter, Montage- und Gebrauchsanleitungen) sind verbindlich und fließen in Gefährdungsbeurteilungen, Unterweisungen und Prüfpläne ein. Sie geben genaue Auskunft über die Leistungsfähigkeit und Nutzung der Anschlageinrichtungen, zum Beispiel über die maximal zulässigen Belastungen (in kN), die erlaubte Nutzeranzahl gleichzeitig am System und vorgeschriebene Wartungsvorgaben oder Prüfintervalle. Außerdem enthalten sie Hinweise zu Montagevoraussetzungen (z. B. Mindestfestigkeit des Untergrunds) und zur richtigen Anwendung der Produkte. Diese Informationen müssen vom Betreiber unbedingt beachtet und an die Nutzer weitergegeben werden. Sie dienen als Referenz bei der Erstellung von Betriebsanweisungen und Wartungsplänen, damit die Anschlageinrichtungen stets entsprechend den Herstellerangaben sicher betrieben und instandgehalten werden.
Prüf- und Nachweisunterlagen für persönliche Schutzausrüstung und Sicherungssysteme
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Prüf- und Nachweisprotokolle |
| Zweck & Geltungsbereich | Nachweis der regelmäßigen Prüfung von Sicherungseinrichtungen |
| Rechts-/Normbezug | DGUV-Regel 112-198 |
| Wesentliche Inhalte | • Prüfumfang |
| Verantwortlich | Befähigte prüfende Person |
| Praxisbezug | Arbeitssicherheit, Audit- und Behördennachweis |
Erläuterung:
Diese Unterlagen umfassen Prüfprotokolle und Nachweisbescheinigungen, welche die turnusmäßige Kontrolle aller Absturzsicherungssysteme und der persönlichen Schutzausrüstungen gegen Absturz dokumentieren. Eine befähigte Person (Sachkundige) prüft z. B. mindestens jährlich die festen Anschlageinrichtungen auf dem Dach, Sekuranten, Seilsysteme sowie persönliche Schutzausrüstungen wie Auffanggurte und Verbindungsmittel. Im Prüfprotokoll werden der Prüfumfang (welche Komponenten überprüft wurden), der Prüfer, das Ergebnis (z. B. ob die Ausrüstung mängelfrei ist oder Mängel festgestellt wurden) und die festgelegten Prüffristen festgehalten. Die Prüfunterlagen bestätigen die fortdauernde Funktions- und Gebrauchstauglichkeit der Sicherungssysteme. Gleichzeitig dienen sie der Arbeitssicherheit, da nur geprüfte Ausrüstung verwendet wird, und als Nachweis gegenüber Aufsichtsbehörden oder im Auditfall, dass der Betreiber seinen Prüfplichten nachkommt.
Montage- und Installationsanleitung für natürliche RWA-Systeme
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Installationsanleitung |
| Zweck & Geltungsbereich | Normgerechte Montage von NRWG-Komponenten im Dachbereich |
| Rechts-/Normbezug | DIN EN 12101-2 |
| Wesentliche Inhalte | • Einbaupositionen |
| Verantwortlich | Hersteller |
| Praxisbezug | Brandschutz, Betriebssicherheit |
Erläuterung:
Die Installationsanleitung stellt sicher, dass NRWG-Systeme funktionsfähig und regelkonform installiert werden. Sie beschreibt detailliert, an welchen Einbaupositionen die natürlichen Rauch- und Wärmeabzugsgeräte (Lichtkuppeln, Lamellenfenster etc.) auf dem Dach zu montieren sind und wie ihre Befestigung zu erfolgen hat (z. B. Art der Verankerung, Abdichtung am Dachanschluss). Zudem sind die Schritte für die Inbetriebnahme und Funktionsprüfung des Systems beschrieben, um nach der Montage die ordnungsgemäße Öffnungsfunktion im Brandfall zu überprüfen. Durch die Befolgung der herstellerseitigen Installationsvorgaben wird gewährleistet, dass das RWA-System im Ernstfall den Anforderungen der DIN EN 12101-2 entspricht und Rauch sowie Wärme effizient aus dem Gebäude ableiten kann. Eine ordnungsgemäße Montage nach Anleitung ist außerdem entscheidend, um Abnahme und Gewährleistung nicht zu gefährden. Für den Betreiber dient die Anleitung schließlich als Referenz bei Wartungen oder technischen Änderungen, damit die Betriebsbereitschaft des RWA dauerhaft sichergestellt bleibt.
Errichterbescheinigung für RWA-Anlagen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Errichterbescheinigung |
| Zweck & Geltungsbereich | Bestätigung der norm- und vertragsgerechten Ausführung |
| Rechts-/Normbezug | DIN 18232-2 |
| Wesentliche Inhalte | • Anlagenumfang |
| Verantwortlich | Errichter |
| Praxisbezug | Abnahme, Haftung, Brandschutzdokumentation |
Erläuterung:
Die Errichterbescheinigung dokumentiert, dass die RWA-Anlage fachgerecht nach allen geltenden Vorschriften und Planungsunterlagen errichtet und in Betrieb genommen wurde. Sie wird vom zertifizierten Errichter (Installationsfirma) nach Abschluss aller Montage- und Inbetriebnahmearbeiten ausgestellt. Typischerweise enthält die Bescheinigung Angaben zum Anlagenumfang (z. B. Anzahl und Typ der Rauchabzugsgeräte, Steuer- und Meldesysteme), die Ergebnisse der durchgeführten Funktionsprüfungen (z. B. Öffnungstest, Alarmprobe) sowie das Abnahmedatum und die Unterschrift des Errichters. Gegebenenfalls werden auch beteiligte Sachverständige oder Abnahmen durch die Feuerwehr vermerkt. Die Bescheinigung ist Teil der Brandschutz- und Abnahmeunterlagen und Voraussetzung für den Betrieb der RWA-Anlage – ohne sie gilt die Anlage behördlich als nicht abgenommen. Gleichzeitig hat sie haftungsrechtliche Bedeutung: Sie beweist gegenüber dem Betreiber und den Behörden, dass die Anlage zum Übergabezeitpunkt einwandfrei funktionierte und den vertraglichen sowie normativen Vorgaben (z. B. DIN 18232-2) entsprach.
Gebrauchsanweisungen für Dach- und Sicherheitsprodukte
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Gebrauchsanweisung |
| Zweck & Geltungsbereich | Sichere Nutzung der eingesetzten Produkte |
| Rechts-/Normbezug | Produktsicherheitsgesetz (ProdSG) |
| Wesentliche Inhalte | • bestimmungsgemäße Verwendung |
| Verantwortlich | Hersteller / Inverkehrbringer |
| Praxisbezug | Unterweisung, Arbeitsschutz |
Erläuterung:
Für alle auf dem Dach eingesetzten technischen und sicherheitsrelevanten Produkte müssen vom Hersteller entsprechende Gebrauchsanweisungen in deutscher Sprache bereitgestellt werden (gesetzlich gefordert nach ProdSG). Darin werden die bestimmungsgemäße Verwendung des Produkts, wichtige Warnhinweise vor Fehlanwendungen sowie Hinweise zur Pflege und Wartung beschrieben. Diese Anleitungen ermöglichen es dem Betreiber, die Produkte (z. B. Anschlageinrichtungen, RWA-Bedienelemente, Dachausstiege) sicher zu nutzen und die Beschäftigten entsprechend einzuweisen. In der Praxis sind die Gebrauchsanweisungen fester Bestandteil der Betreiberpflichten: Mitarbeiter dürfen ein Produkt nur verwenden, wenn sie über dessen sicheren Gebrauch unterrichtet wurden. Außerdem helfen die Anleitungen dem Facility Management, Wartungsintervalle und Prüfpunkte gemäß Herstellervorgaben in die Instandhaltungsplanung aufzunehmen. Somit tragen Gebrauchsanweisungen direkt zum Arbeitsschutz und zur Unfallverhütung auf dem Dach bei.
Montage- und Installationsplan (Klempnerarbeiten)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Montage-/Installationsplan |
| Zweck & Geltungsbereich | Planung und Ausführung von Dachklempnerarbeiten |
| Rechts-/Normbezug | DIN 18339 (VOB/C ATV) |
| Wesentliche Inhalte | • Detailanschlüsse |
| Verantwortlich | Ausführendes Unternehmen |
| Praxisbezug | Qualitätssicherung, Wartung |
Erläuterung:
Der Montage- und Installationsplan für Klempnerarbeiten dokumentiert die geplante und tatsächliche Ausführung aller Blech- und Metallarbeiten am Dach. Er enthält zeichnerische und beschreibende Details zu allen Detailanschlüssen (z. B. Anschlussbleche an Attiken, Durchdringungen, Verwahrungen an aufgehenden Bauteilen) und gibt die verwendeten Materialien und Materialstärken an. Ebenso wird die Dachentwässerung (Verlauf von Rinnen, Fallrohren, Notüberläufen) darin dargestellt. Dieser Plan dient als Grundlage für die Qualitätssicherung und Wartung: Zum einen kann der Bauherr bzw. Facility Manager anhand der Unterlagen prüfen, ob die Ausführung den Planungs- und Normvorgaben (z. B. DIN 18339) entspricht. Zum anderen sind die Pläne für den späteren Betrieb hilfreich, da sie genau zeigen, wo welche Bauteile verlaufen – etwa um bei Wartungsarbeiten an Entwässerungseinrichtungen oder beim Austausch von Blechen gezielt vorgehen zu können. Eine sorgfältige Dokumentation der Klempnerausführung unterstützt somit den Werterhalt des Daches und erleichtert zukünftige Reparaturen.
Montage-, Detail- und Konstruktionszeichnungen (Dachdecker- und Dachabdichtungsarbeiten)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Ausführungs- und Detailzeichnungen |
| Zweck & Geltungsbereich | Technische Darstellung der Dachkonstruktion |
| Rechts-/Normbezug | DIN 18338 (VOB/C ATV) |
| Wesentliche Inhalte | • Schichtenaufbau |
| Verantwortlich | Ausführendes Unternehmen |
| Praxisbezug | Betrieb, Instandhaltung, Sanierung |
Erläuterung:
Diese Montage- und Konstruktionszeichnungen zeigen die Dachkonstruktion und -abdichtung in allen Einzelheiten. Dargestellt sind zum Beispiel der Schichtenaufbau des Flachdaches (Dampfsperre, Wärmedämmung, Abdichtungsbahnen in den verschiedenen Lagen), die Ausführung der Abdichtungen an Anschlüssen (Attika, Wandanschlüsse, Anschlüsse an Dachfenster etc.) sowie die Lage und Einbindung aller Durchdringungen (Rohrdurchführungen, Kamine, Lichtkuppeln). Durch solche Ausführungs- und Detailzeichnungen ist die Konstruktion des Daches für den Facility Manager transparent nachvollziehbar. Sie ermöglichen einen sicheren Betrieb, Instandhaltung und Sanierung des Daches über die Jahre hinweg, da man stets Informationen über die verbauten Schichten und Materialien hat. Im Wartungsfall kann z. B. anhand der Pläne ermittelt werden, welche Abdichtungslagen an einer undichten Stelle betroffen sind. Bei geplanten Sanierungen oder Umbauten am Dach dienen die Originalzeichnungen als Grundlage, um neue Arbeiten fachgerecht auf die vorhandene Konstruktion abzustimmen. Insgesamt sichern diese Unterlagen die technische Qualität der Dachausführung und helfen, spätere Schäden zu vermeiden.

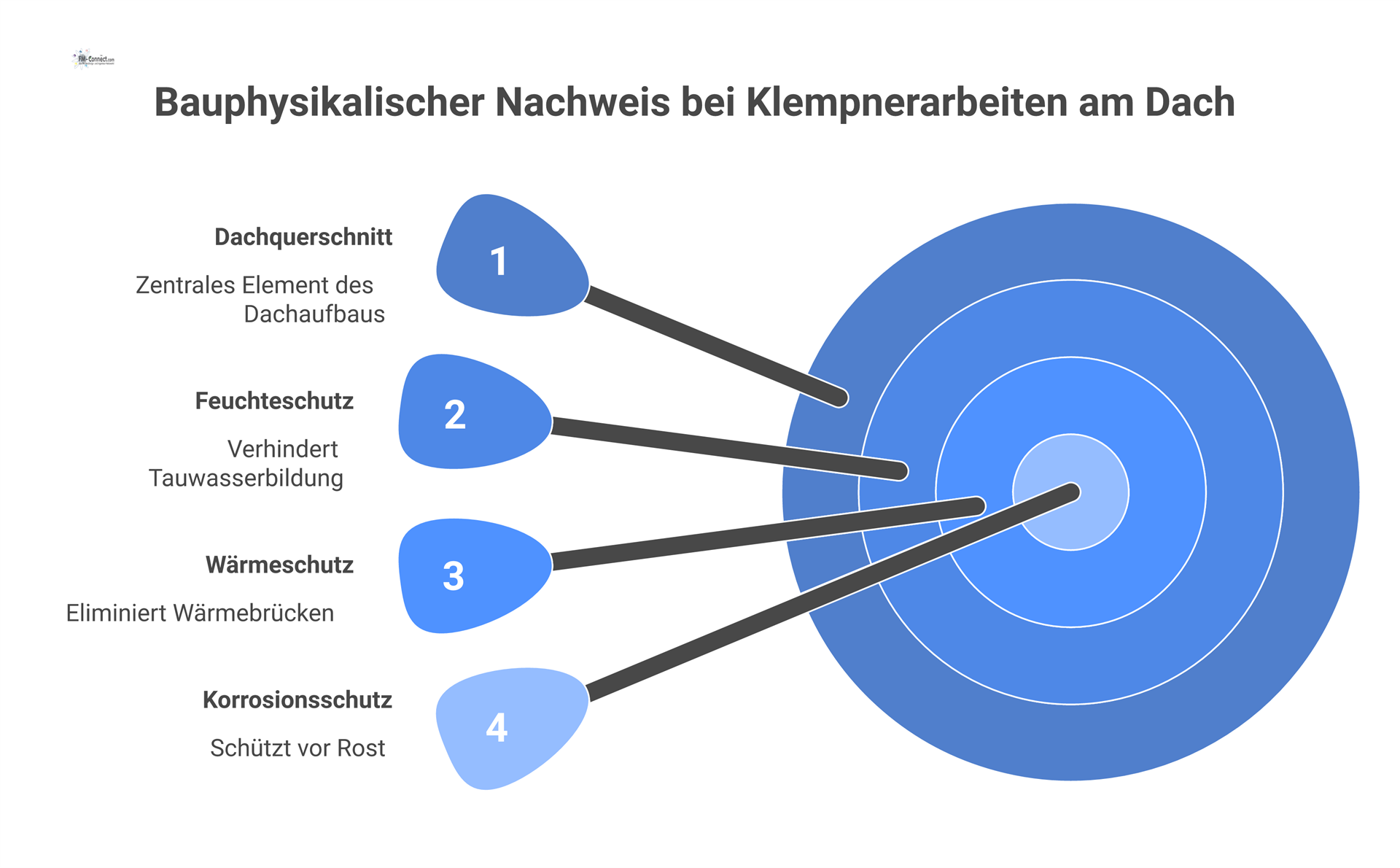

Bauphysikalische Nachweise (Klempnerarbeiten)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Bauphysikalischer Nachweis |
| Zweck & Geltungsbereich | Nachweis von Feuchte-, Wärme- und Korrosionsschutz |
| Rechts-/Normbezug | DIN 18339 (VOB/C ATV) |
| Wesentliche Inhalte | • Materialkennwerte |
| Verantwortlich | Ausführendes Unternehmen |
| Praxisbezug | Werterhalt, Schadensprävention |
Erläuterung:
Der bauphysikalische Nachweis für Klempnerarbeiten stellt sicher, dass alle Metalleindeckungen und Blechanschlüsse am Dach bauphysikalisch einwandfrei geplant und ausgeführt wurden. Insbesondere muss nachgewiesen werden, dass Feuchte-, Wärme- und Korrosionsschutz gewährleistet sind. Dazu kann beispielsweise eine Berechnung erfolgen, ob sich an oder hinter Metallelementen Tauwasser bildet (Feuchteschutz) und ob Wärmebrücken vermieden werden (Wärmeschutz). Zudem wird betrachtet, dass die eingesetzten Metalle für die Umgebungsbedingungen ausreichend korrosionsbeständig sind bzw. entsprechend beschichtet oder getrennt von unedlen Metallen verbaut wurden (Korrosionsschutz, Materialverträglichkeit). Im Nachweis werden typische Materialkennwerte (z. B. Wärmeleitfähigkeit, Wasserdampfdiffusionswiderstand, Korrosionswiderstandsklasse) der verwendeten Baustoffe angeführt und die Nachweisführung (etwa Berechnungsverfahren oder normative Vorgaben) dokumentiert. Dieser Nachweis dient dem Werterhalt der Dachkonstruktion und der Schadensprävention: Durch die vorbeugende Betrachtung von Kondensations- oder Korrosionsrisiken können Bauschäden wie Rost, Schimmel oder Dämmstoffdurchfeuchtung vermieden werden.
Bauphysikalische Nachweise (Putz- und Stuckarbeiten)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Bauphysikalischer Nachweis |
| Zweck & Geltungsbereich | Sicherstellung der bauphysikalischen Funktion angrenzender Bauteile |
| Rechts-/Normbezug | DIN 18350 (VOB/C ATV) |
| Wesentliche Inhalte | • Feuchte- und Wärmeschutz |
| Verantwortlich | Ausführendes Unternehmen |
| Praxisbezug | Qualitätssicherung, Langzeitbeständigkeit |
Erläuterung:
Dieser bauphysikalische Nachweis betrifft die Putz- und Stuckarbeiten im Übergangsbereich zu Dachkonstruktionen (z. B. verputzte Attikaverkleidungen oder Wandanschlüsse an Flachdächer). Er gewährleistet, dass die angrenzenden Bauteile auch nach den Putzarbeiten bauphysikalisch einwandfrei funktionieren. Insbesondere werden Feuchte- und Wärmeschutz sowie Materialverträglichkeit nachgewiesen, um Rissbildungen, Feuchteschäden oder energetische Nachteile zu verhindern. So muss beispielsweise geprüft werden, dass durch den Putzauftrag keine Wärmebrücken entstehen bzw. die vorhandene Dämmung an Dachanschlüssen nicht beeinträchtigt wird (Wärmeschutz). Ebenso ist sicherzustellen, dass der Putz mit den angrenzenden Materialien (z. B. Dichtungsbahnen, Metalle der Attika) verträglich ist und es nicht zu chemischen oder physikalischen Wechselwirkungen kommt, die Feuchtigkeit einschließen könnten. Der Nachweis dokumentiert die Einhaltung einschlägiger Normen (z. B. DIN 18350) und Regeln der Baukunst für solche Anschlüsse. Damit trägt er zur Qualitätssicherung bei und stellt die Langzeitbeständigkeit der ausgeführten Anschlüsse sicher – das Gebäude bleibt an den Schnittstellen Dach/Wand dauerhaft geschützt und funktionstüchtig.
Bauphysikalische und statische Nachweise für Dacharbeiten
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Bauphysikalische und statische Berechnungen |
| Zweck & Geltungsbereich | Nachweis der Tragfähigkeit, Gebrauchstauglichkeit und bauphysikalischen Funktion von Dachaufbauten |
| Rechts-/Normbezug | DIN 18338 (VOB/C ATV) |
| Wesentliche Inhalte | • Lastannahmen (Eigen-, Schnee-, Windlasten) |
| Verantwortlich | Auftragnehmer / Ausführendes Unternehmen |
| Praxisbezug | Bauabnahme, Betriebssicherheit, Haftungsnachweis |
Erläuterung:
Diese Nachweise belegen die technische Eignung des Dachaufbaus und sind Grundlage für Genehmigung, Abnahme und spätere Bewertungen bei Schäden oder Umbauten. Gemäß den Landesbauordnungen muss für tragende Dachkonstruktionen ein Standsicherheitsnachweis durch einen Statiker erstellt und geprüft werden. Dabei werden alle maßgeblichen Lasten (Eigengewicht, Schnee- und Windlasten, Nutzlasten) nach den geltenden Normen (z. B. DIN EN 1991) berücksichtigt, um Tragfähigkeit und Gebrauchstauglichkeit sicherzustellen. Ebenso ist ein bauphysikalischer Nachweis des Dachaufbaus erforderlich, der den Wärmeschutz nach dem Gebäudeenergiegesetz (ehemals EnEV) und den Feuchteschutz nach DIN 4108 gewährleistet. Diese Berechnungen dienen nicht nur der Baugenehmigung und Abnahme, sondern auch als Referenz im Betrieb: Beispielsweise können sie bei der Installation von Solaranlagen oder anderen Aufbauten auf dem Dach herangezogen werden, um die strukturellen Reserven zu prüfen. Insgesamt liefern diese Unterlagen dem Betreiber und den Behörden einen belastbaren Nachweis, dass das Dach konstruktiv und energetisch den Anforderungen entspricht – was im Schadensfall auch zur Haftungsabsicherung beiträgt.
Produktkennzeichnung für natürliche RWA-Systeme
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Produktkennzeichnung |
| Zweck & Geltungsbereich | Nachweis der Konformität natürlicher Rauch- und Wärmeabzugsgeräte |
| Rechts-/Normbezug | DIN EN 12101-2 |
| Wesentliche Inhalte | • CE-Kennzeichnung |
| Verantwortlich | Hersteller |
| Praxisbezug | Brandschutzabnahme, Betrieb, Austausch |
Erläuterung:
Die Kennzeichnung bestätigt die europäische Konformität der RWA-Komponenten und ist zwingend für deren Einsatz in sicherheitsrelevanten Dachöffnungen. Natürliche Rauch- und Wärmeabzugsgeräte (NRWG) dürfen in Deutschland nur verwendet werden, wenn sie eine CE-Kennzeichnung gemäß DIN EN 12101-2 tragen. Diese Produktkennzeichnung umfasst die wichtigsten Leistungsparameter des RWA-Geräts, wie z. B. die aerodynamisch wirksame Öffnungsfläche (A_w), die Funktionssicherheit (Zyklusklasse), die klassifizierte Schneelast (SL-Klasse), Windlast (WL-Klasse) und die Funktionsfähigkeit bei definierten Umgebungstemperaturen (T-Klasse). Auf dem Typenschild und in der Leistungserklärung des Herstellers sind diese Klassen sowie das Baujahr und eine Identifikationsnummer angegeben, sodass jederzeit nachvollziehbar ist, ob das Gerät für den vorgesehenen Einsatzzweck geeignet ist. Die CE-Kennzeichnung und Leistungserklärung sind nicht nur rechtlich vorgeschrieben (EU-Bauproduktenverordnung), sondern in der Praxis auch wichtig für Abnahmen durch die Bauaufsicht und Kontrollen durch Sachverständige. Sie gewährleisten, dass nur geprüfte und normgerechte RWA-Geräte verbaut werden, die im Brandfall zuverlässig öffnen und Rauch effektiv ableiten.
Prüf- und Wartungsanweisungen für natürliche RWA
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Prüf- und Wartungsanweisung |
| Zweck & Geltungsbereich | Sicherstellung der dauerhaften Funktionsfähigkeit von RWA-Anlagen |
| Rechts-/Normbezug | DIN EN 12101-2 |
| Wesentliche Inhalte | • Prüfintervalle |
| Verantwortlich | Hersteller |
| Praxisbezug | Wartungsplanung, Betreiberpflichten |
Erläuterung:
Diese Anweisungen definieren die regelmäßigen Prüf- und Wartungsschritte, die zur Aufrechterhaltung der Rauchableitungsfunktion erforderlich sind. Darin legt der Hersteller (oder Planer) fest, in welchen Intervallen und auf welche Weise natürliche RWA-Komponenten geprüft und gewartet werden müssen. Typischerweise ist mindestens einmal jährlich eine umfassende Wartung durch eine fachkundige Wartungsfirma vorgeschrieben, bei der u. a. die Auslöseeinrichtungen, Öffnungsmechanismen, Energieversorgung (z. B. Batterien) und Klappen auf ihre Funktion getestet werden. Ergänzend sind in den Anweisungen oft monatliche Sichtprüfungen oder kurze Funktionskontrollen durch den Betreiber beschrieben, um die Betriebsbereitschaft zwischen den Fachwartungen sicherzustellen. Grundlage hierfür sind sowohl die Vorgaben der DIN EN 12101-2 (die einen Wartungshinweis des Herstellers fordert) als auch nationale Richtlinien, die eine regelmäßige Instandhaltung sicherheitsrelevanter Anlagen verlangen. Durch die genaue Befolgung der Prüf- und Wartungsanweisungen wird gewährleistet, dass die Rauchabzugsanlagen im Ernstfall – auch Jahre nach der Installation – zuverlässig funktionieren und keine Person durch wartungsbedingte Ausfälle gefährdet wird.
Prüfbuch für RWA-Anlagen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | RWA-Prüfbuch |
| Zweck & Geltungsbereich | Dokumentation aller Prüf-, Wartungs- und Instandsetzungsmaßnahmen |
| Rechts-/Normbezug | DIN 18232-2 |
| Wesentliche Inhalte | • Prüftermine |
| Verantwortlich | Betreiber / Fachfirma |
| Praxisbezug | Nachweis gegenüber Behörden und Versicherern |
Erläuterung:
Das Prüfbuch ist ein zentraler Betriebsnachweis für die brandschutztechnische Funktionssicherheit der Dachanlagen. In diesem Anlagenbuch werden sämtliche durchgeführten Prüfungen, Wartungen und Instandsetzungen der RWA-Anlage lückenlos dokumentiert. Jede Prüfung oder Wartung wird mit Datum, Prüfumfang, festgestellten Mängeln und durchgeführten Maßnahmen eingetragen und in der Regel vom verantwortlichen Servicetechniker gegengezeichnet. Das Prüfbuch dient dem Betreiber als rechtssicherer Nachweis gegenüber Behörden, Versicherungen und Sachverständigen, dass er seiner Pflicht zur Instandhaltung der Anlage nachkommt. Im Falle eines Brandereignisses oder einer Überprüfung durch die Bauaufsicht kann anhand des Prüfbuchs sofort nachvollzogen werden, ob die Anlage ordnungsgemäß gewartet und funktionstüchtig gehalten wurde. Ein vollständig und aktuell geführtes RWA-Prüfbuch minimiert somit Haftungsrisiken und ist oft Voraussetzung für die erfolgreiche brandschutztechnische Abnahme sowie wiederkehrende Prüfungen.
Sicherheitsnachweis für Dachentwässerung
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Sicherheitsnachweis |
| Zweck & Geltungsbereich | Nachweis der sicheren Ausführung von Dachentwässerungssystemen |
| Rechts-/Normbezug | DIN 18339 (VOB/C ATV) |
| Wesentliche Inhalte | • Entwässerungskonzept |
| Verantwortlich | Auftragnehmer |
| Praxisbezug | Betriebssicherheit, Schadensprävention |
Erläuterung:
Der Sicherheitsnachweis stellt sicher, dass Dachentwässerungen auch bei Extremwetterereignissen funktionsfähig bleiben. Hierbei wird nachgewiesen, dass das vorgesehene Dachentwässerungssystem die maximal zu erwartenden Niederschlagsmengen sicher ableiten kann, ohne dass es zu Überlastungen oder Folgeschäden kommt. In die Planung fließen Bemessungsregenereignisse (z. B. gemäß DIN EN 12056-3 und KOSTRA-Daten des Deutschen Wetterdienstes) ein, um die erforderliche Anzahl und Dimensionierung von Dachabläufen, Notüberläufen oder Dachrinnen festzulegen. Der Sicherheitsnachweis betrachtet auch die Befestigung und Bauart der Entwässerungskomponenten: Dachrinnen, Abläufe und Fallrohre müssen so dimensioniert und verankert sein, dass sie bei Starkregen, Schnee, Eis oder Wind nicht versagen oder abreißen. Zudem wird überprüft, dass eine funktionierende Notentwässerung (Notüberläufe bzw. Notabläufe) vorhanden ist, die bei verstopfter Hauptentwässerung ein unkontrolliertes Ansammeln von Wasser auf dem Dach verhindert. Durch diesen Nachweis wird das Risiko von Wasserschäden, Dachüberlastung oder sogar Einsturz infolge unzureichender Entwässerung erheblich reduziert.
Statische Berechnungen zur Standsicherheit der Dachentwässerung
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Statische Berechnung |
| Zweck & Geltungsbereich | Nachweis der Tragfähigkeit der Entwässerungskomponenten |
| Rechts-/Normbezug | DIN 18339 (VOB/C ATV) |
| Wesentliche Inhalte | • Lastfälle |
| Verantwortlich | Auftragnehmer |
| Praxisbezug | Abnahme, Haftungsnachweis |
Erläuterung:
Diese Berechnungen sind besonders relevant bei großen Dachflächen und Sonderkonstruktionen. In der statischen Berechnung werden sämtliche Belastungen und Kräfte betrachtet, die auf die Dachentwässerungskomponenten einwirken. So wird beispielsweise überprüft, ob die Dachkonstruktion auch im Fall einer kurzzeitigen Anstauung von Regenwasser (bis zum Ansprechen der Notentwässerung) noch ausreichende Tragreserven hat. Ebenfalls wird die Standsicherheit von Dachrinnen und Fallrohren unter Volllast berechnet – ein vollgefülltes Fallrohr übt ein erhebliches Gewicht auf seine Halterungen aus. Für besondere Entwässerungssysteme wie Unterdruck- bzw. Siphondachentwässerungen sind solche Nachweise zwingend, da hier temporär Unterdruck und hohe Fließgeschwindigkeiten auftreten, die zusätzliche statische Lasten erzeugen. Die Berechnungen beinhalten entsprechende Sicherheitsbeiwerte und den Nachweis ausreichend bemessener Befestigungen, um zu garantieren, dass auch im Extremfall (z. B. Starkregen mit verstopftem Ablauf) keine versagenskritischen Spannungen an Bauteilen auftreten. Bei sehr ausgedehnten Dachflächen oder komplexen Bauformen wird durch den statischen Nachweis dokumentiert, dass das gesamte Entwässerungssystem standsicher in die Konstruktion integriert ist und keine Schwachstellen aufweist.
Verlege- und Montagepläne
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Verlege- und Montageplan |
| Zweck & Geltungsbereich | Darstellung der fachgerechten Ausführung von Dach- und Anschlussarbeiten |
| Rechts-/Normbezug | DIN 18350 (VOB/C ATV) |
| Wesentliche Inhalte | • Schichtaufbau |
| Verantwortlich | Auftragnehmer |
| Praxisbezug | Qualitätssicherung, spätere Umbauten |
Erläuterung:
Die Pläne sichern eine normgerechte Ausführung und dienen als Referenz für Wartung und Reparatur. Verlege- und Montagepläne stellen grafisch dar, wie die Dachabdichtung und alle Anschlüsse fachgerecht auszuführen sind. Sie enthalten detaillierte Zeichnungen des Schichtenaufbaus (vom Tragwerk über Dampfsperre und Wärmedämmung bis zur Abdichtungsbahn) sowie Konstruktionsdetails an Anschlüssen und Durchdringungen (z. B. Attikaanschlüsse, Lichtkuppeln, Rohrdurchführungen). Anhand dieser Pläne kann die Bauleitung die korrekte Umsetzung auf der Baustelle überprüfen, und der Auftragnehmer hat klare Vorgaben zur Ausführung. Nach Fertigstellung dienen die Unterlagen dem Facility Management als wichtige Informationsquelle: Bei Wartungsarbeiten kann man etwa anhand der Pläne erkennen, wo potenziell kritische Details liegen (beispielsweise Anschlüsse an Attiken oder Dehnfugen) und wie diese aufgebaut sind. Sollten Jahre später Umbauten oder Sanierungen anstehen, erleichtern die vorhandenen Montagepläne die Planung erheblich, da der ursprüngliche Dachaufbau, verwendete Materialien und Befestigungspunkte genau dokumentiert sind.
Wartungsanweisungen für Rauchabzugsanlagen in Treppenräumen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Wartungsanweisung |
| Zweck & Geltungsbereich | Sicherstellung der Funktionsfähigkeit von Rauchabzügen |
| Rechts-/Normbezug | VdS 2221 |
| Wesentliche Inhalte | • Wartungsintervalle |
| Verantwortlich | Errichter / Fachfirma |
| Praxisbezug | Brandschutz, Betreiberpflichten |
Erläuterung:
Diese Anweisungen sind essenziell für die Aufrechterhaltung der Selbstrettungs- und Entrauchungsfunktion. Insbesondere notwendige Treppenräume müssen im Brandfall rauchfrei gehalten werden, damit sie als sichere Rettungswege dienen können. Daher ist die regelmäßige Wartung der Rauchabzugseinrichtungen in Treppenhäusern (z. B. automatisch öffnende Fenster oder Rauchabzugsklappen mit Steuerung) von höchster Bedeutung. Die Wartungsanweisungen – oft auf Basis von VdS 2221 oder spezifischen Herstellerempfehlungen – schreiben vor, welche Komponenten (wie Rauchmelder, Handauslösetaster, Steuerzentralen, Öffnungsantriebe) in welchen Abständen zu prüfen und zu warten sind. Meist ist mindestens einmal jährlich eine Inspektion und Funktionsprüfung durch einen zertifizierten Fachbetrieb vorgeschrieben, ergänzt durch einfache Sicht- oder Funktionstests durch den Betreiber in kürzeren Intervallen. Durch die konsequente Befolgung dieser Anleitungen wird sichergestellt, dass die Rauchableitung im Treppenraum stets betriebsbereit ist und im Ernstfall zuverlässig öffnet, um Fluchtwege rauchfrei zu halten. Dies ist nicht nur aus Sicherheitsgründen unerlässlich, sondern auch eine klare Betreiberpflicht gemäß Bauordnungsrecht, deren Vernachlässigung haftungsrechtliche Folgen haben kann.
Wartungsdokumentation nach VDMA 24186
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Wartungsdokumentation |
| Zweck & Geltungsbereich | Systematische Dokumentation aller Wartungsmaßnahmen |
| Rechts-/Normbezug | VDMA 24186-0 |
| Wesentliche Inhalte | • Wartungsprotokolle |
| Verantwortlich | Wartungsfachkraft |
| Praxisbezug | Werterhalt, Auditfähigkeit |
Erläuterung:
Die Dokumentation ermöglicht eine strukturierte Instandhaltungsstrategie für Dach- und RWA-Systeme. VDMA 24186-0 bildet den Rahmen für eine systematische Erfassung aller Wartungsleistungen an gebäudetechnischen Anlagen. Anhand dieser Richtlinie werden Wartungspläne und -protokolle einheitlich gegliedert: Jede Anlage oder Komponente (z. B. RWA-Steuerzentrale, Lüftungsgerät, Pumpe) erhält eine spezifische Kennziffer, und die dazugehörigen Wartungsaufgaben sowie Intervalle sind klar definiert. Die Wartungsdokumentation gemäß VDMA 24186 stellt sicher, dass kein erforderlicher Wartungsschritt vergessen wird und alle durchgeführten Maßnahmen nachvollziehbar festgehalten sind. Für das Facility Management bietet dies den Vorteil, jederzeit einen aktuellen Überblick über den Instandhaltungszustand aller Dach- und Brandschutzkomponenten zu haben. Zudem schafft die einheitliche Dokumentation Transparenz für Audits oder behördliche Prüfungen – externe Prüfer können die gepflegten Wartungsnachweise leicht auswerten und so die ordnungsgemäße Instandhaltung bestätigen.
Konformitätsbescheinigung nach VdS 2510 (RWA)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Installations- und Konformitätsbescheinigung |
| Zweck & Geltungsbereich | Nachweis der fachgerechten Installation von RWA-Systemen |
| Rechts-/Normbezug | VdS 2510 |
| Wesentliche Inhalte | • Anlagendaten |
| Verantwortlich | Errichter |
| Praxisbezug | Abnahme, Versicherung, Behörden |
Erläuterung:
Die Bescheinigung bestätigt die ordnungsgemäße Installation und ist Voraussetzung für die formale Abnahme. Nach der Montage einer Rauch- und Wärmeabzugsanlage erstellt der zertifizierte Errichter diese Installations- und Konformitätsbescheinigung, um zu dokumentieren, dass die Anlage fachgerecht gemäß den geltenden Richtlinien und Normen installiert wurde. VdS 2510 legt Format und Inhalt dieser Bescheinigung fest: Es werden alle relevanten Anlagendaten aufgeführt (z. B. RWA-Typ, Anzahl und Größe der Rauchabzugsöffnungen, Art der Steuerung) sowie der Umfang der durchgeführten Prüfungen bei Inbetriebnahme beschrieben. Wichtig ist die Erklärung, dass die Anlage mit den genehmigten Planungsunterlagen und den Anforderungen (z. B. des Brandschutzkonzepts und DIN 18232) übereinstimmt. Der Errichter und seine verantwortliche Fachkraft unterschreiben die Bescheinigung; der Bauherr bzw. Betreiber erhält das Original, und Kopien gehen an die zuständige Bauaufsichtsbehörde und ggf. an den Sachversicherer. Dieses Zertifikat ist häufig eine Bedingung dafür, dass die Bauaufsicht die RWA-Anlage abnimmt und der Versicherungsschutz ohne Einwand greift.
Konformitätsbescheinigung nach VdS 2599 (Rauchabzug Treppenräume)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Installations- und Konformitätsbescheinigung |
| Zweck & Geltungsbereich | Nachweis der regelkonformen Errichtung von Rauchabzügen |
| Rechts-/Normbezug | VdS 2599 |
| Wesentliche Inhalte | • Systembeschreibung |
| Verantwortlich | Errichter |
| Praxisbezug | Brandschutzabnahme, Betrieb |
Erläuterung:
Diese Bescheinigung ist brandschutzrechtlich relevant und Bestandteil der Bau- und Betriebsdokumentation. Die Konformitätsbescheinigung nach VdS 2599 bezieht sich speziell auf Entrauchungsanlagen in Treppenräumen. Nachdem ein Rauchabzug im Treppenraum installiert und in Betrieb genommen wurde, bestätigt der Errichter mit diesem Dokument die regelkonforme Ausführung gemäß VdS 2221 (Planungs- und Einbaurichtlinie für Treppenraum-Entrauchungsanlagen). Das Zertifikat enthält typischerweise Angaben zur Art des Treppenraum-Rauchabzugssystems (z. B. natürlich über Dachöffnungen oder maschinell durch einen Ventilator), die Berechnung der erforderlichen Rauchabzugsfläche nach den Richtlinien sowie die Ergebnisse der Funktionsprüfung bei der Abnahme. Mit der Unterschrift des Facherrichters wird erklärt, dass das System ordnungsgemäß funktioniert und den bauordnungsrechtlichen Forderungen entspricht. Diese Bescheinigung fließt in die offizielle Gebäudedokumentation ein und wird bei der brandschutztechnischen Abnahme des Gebäudes durch die Behörden benötigt. Für den späteren Betrieb gilt sie als Referenzdokument, das – im Falle von Änderungen oder Kontrollen – den Nachweis liefert, dass die Anlage zum Errichtungszeitpunkt den anerkannten Regeln und Vorgaben entsprochen hat.
