Tragende Außenwände

Dieser kombinierte Nachweis für Mauerwerkswände vereint statische Berechnungen und bauphysikalische Kenngrößen in einem Dokument. Er bestätigt, dass tragende Außenwände aus Mauerwerk sowohl standsicher sind (Nachweis der Tragfähigkeit gemäß Eurocode 6/DIN EN 1996) als auch die Anforderungen an Wärmeschutz, Feuchteschutz und Schallschutz erfüllen. Damit wird gewährleistet, dass das Mauerwerk die nötigen Sicherheits- und Komfortstandards einhält. Solche Nachweise sind integraler Bestandteil der Statikunterlagen und müssen in der Regel der Bauaufsichtsbehörde vorgelegt und genehmigt werden. Aus Sicht des Facility Managements stellen sie sicher, dass bei späteren Umbauten oder Eingriffen (z.B. neue Öffnungen in einer tragenden Wand) die ursprünglichen Berechnungsgrundlagen verfügbar sind. So können Anpassungen fachgerecht geplant werden, ohne die strukturelle Integrität zu gefährden.

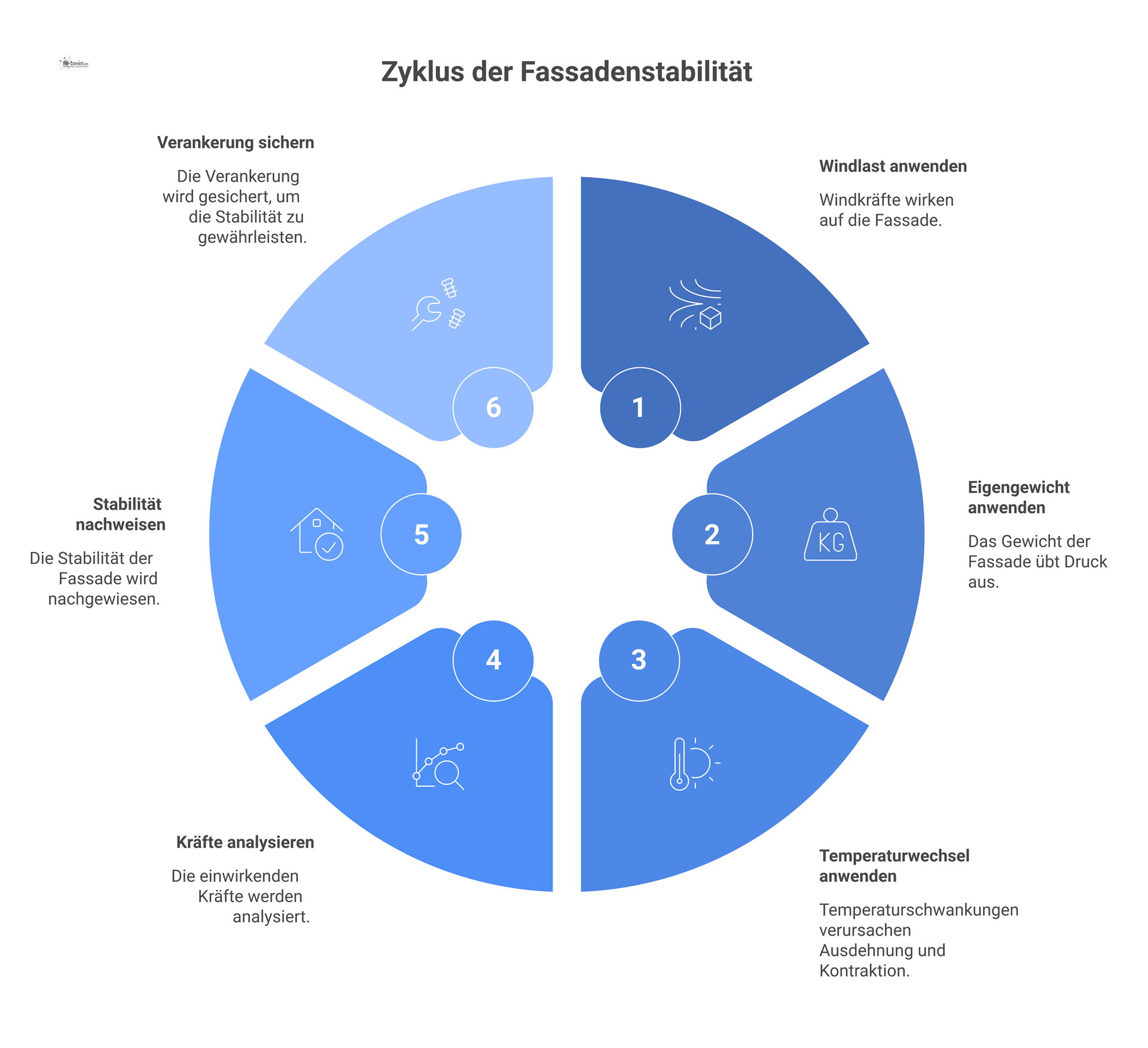

Natursteinfassaden müssen neben gestalterischen Ansprüchen vor allem sicher befestigt sein, da herabfallende Fassadenteile ein hohes Risiko darstellen. Statische Nachweise für Naturwerkstein belegen, dass beispielsweise vorgehängte Natursteinplatten oder tragende Natursteinelemente den auftretenden Lasten dauerhaft standhalten. Dies umfasst die Berechnung und Auslegung der Befestigungssysteme (Anker, Konsolen) unter Windlasten und Temperaturwechseln sowie den Nachweis, dass die Natursteine selbst ausreichend fest, bemessen und verankert sind. Eine sorgfältige Dokumentation dieser Berechnungen ist insbesondere bei großflächigen oder hochliegenden Natursteinfassaden unverzichtbar. Im Facility Management werden diese Unterlagen im Rahmen des Fassadenmanagements aufbewahrt. Bei regelmäßigen Fassadeninspektionen dienen sie dazu, die Befestigungspunkte und Anker auf ihre anhaltende Stabilität zu überprüfen. Dadurch wird die langfristige Sicherheit und Integrität der Gebäudehülle gewährleistet.

Holz-Außenwände stellen besondere Anforderungen an den bauphysikalischen Nachweis, da Holz anders auf Feuchtigkeit, Temperatur und Brandbeanspruchung reagiert als mineralische Baustoffe. Der bauphysikalische Nachweis für tragende Außenwände in Holzbauweise bestätigt zunächst, dass die Konstruktion den geforderten Wärmeschutz erreicht und vor Feuchteschäden geschützt ist – zum Beispiel durch korrekt dimensionierte Wärmedämmung, Dampfsperren und Hinterlüftungen. Ebenso wird geprüft, dass die Außenwand die Brandschutzanforderungen erfüllt, etwa durch eine ausreichende Feuerwiderstandsdauer (z.B. F30 oder F60 nach Landesbauordnung) und die Verwendung geeignet klassifizierter Baustoffe. Zudem werden die Luftdichtheit der Gebäudehülle und der bauliche Holzschutz (gemäß DIN 68800) nachgewiesen, um Schädigungen des Tragwerks durch Schimmel oder Schädlinge zu verhindern.

Aus Sicht des Facility Managements werden diese Dokumente als Teil der Gebäudehüllen-Dokumentation geführt. Sie bilden die Grundlage für regelmäßige Kontrollen der Außenwände auf Feuchteeintritte oder Wärmebrücken und erleichtern etwaige Nachrüstungen (z.B. zusätzliche Dämmschichten) im Gebäudebestand. Bei nachhaltigkeitsorientierten Projekten dient der Nachweis einer PEFC- oder FSC-Zertifizierung des Holzes zudem als Beleg für die Herkunft des Materials.

Die statischen Berechnungen mit den zugehörigen Zeichnungen für Beton-Außenwände gewährleisten die Standsicherheit dieser Bauteile unter sämtlichen vorgesehenen Lasten. In den Berechnungen werden alle maßgeblichen Lastkombinationen (Eigengewicht, Nutzlasten, Wind, eventuell außergewöhnliche Einwirkungen) berücksichtigt und die Bemessung der Bewehrung ausführlich dokumentiert. Die dazugehörigen Ausführungszeichnungen – wie Bewehrungspläne und Positionspläne – zeigen die Konstruktion der Wände im Detail, einschließlich der Bewehrungsführungen, Öffnungen sowie Anschlüsse an Decken und Fundamente.

Diese Unterlagen sind ein wesentlicher Bestandteil der Statischen Nachweisführung und werden in der Regel von einem unabhängigen Prüfstatiker kontrolliert und freigegeben. Im Facility Management werden die Statik-Dokumente dauerhaft in einem Tragwerksarchiv aufbewahrt. Sie sind unverzichtbar, wenn spätere Änderungen am Bauwerk (z.B. Durchbrüche in Außenwänden oder Aufstockungen) geplant werden, da daraus die ursprünglichen Annahmen und Tragfähigkeitsreserven hervorgehen.

In mehrgeschossigen Holzbauten oder Gebäuden mit tragenden Außenwänden in Holzrahmenbauweise sind sorgfältige statische Berechnungen und detaillierte Zeichnungen unerlässlich. Holz besitzt anisotrope Materialeigenschaften und verhält sich unter Lasten anders als Beton oder Mauerwerk (z.B. Verformungen durch Kriechen und Schwinden über die Zeit). Der statische Nachweis für Außenwände in Holzbauweise dokumentiert, dass alle tragenden Elemente (wie Holzständer oder Rahmen) und ihre Verbindungen (etwa Stahlbleche, Schrauben, Bolzen) den Vertikallasten sowie den horizontalen Einwirkungen durch Wind sicher standhalten. In den zugehörigen Zeichnungen werden typische Knotenpunkte, Anschlüsse und Aussteifungen dargestellt, um den Lastabtrag und die Stabilisierung des Gesamtsystems nachvollziehbar zu machen.

Diese Dokumente werden im statischen Nachweisbericht hinterlegt. Für das Facility Management bieten sie die Grundlage, im Betrieb kritische Bereiche der Konstruktion im Auge zu behalten – beispielsweise durch Kontrolle auf Setzungen oder Verformungen über die Nutzungsdauer. Außerdem stehen bei Umbauten oder Sanierungsmaßnahmen im Holzbau belastbare Informationen zur Verfügung, sodass Änderungen fachgerecht und auf Basis der ursprünglichen Planung umgesetzt werden können.

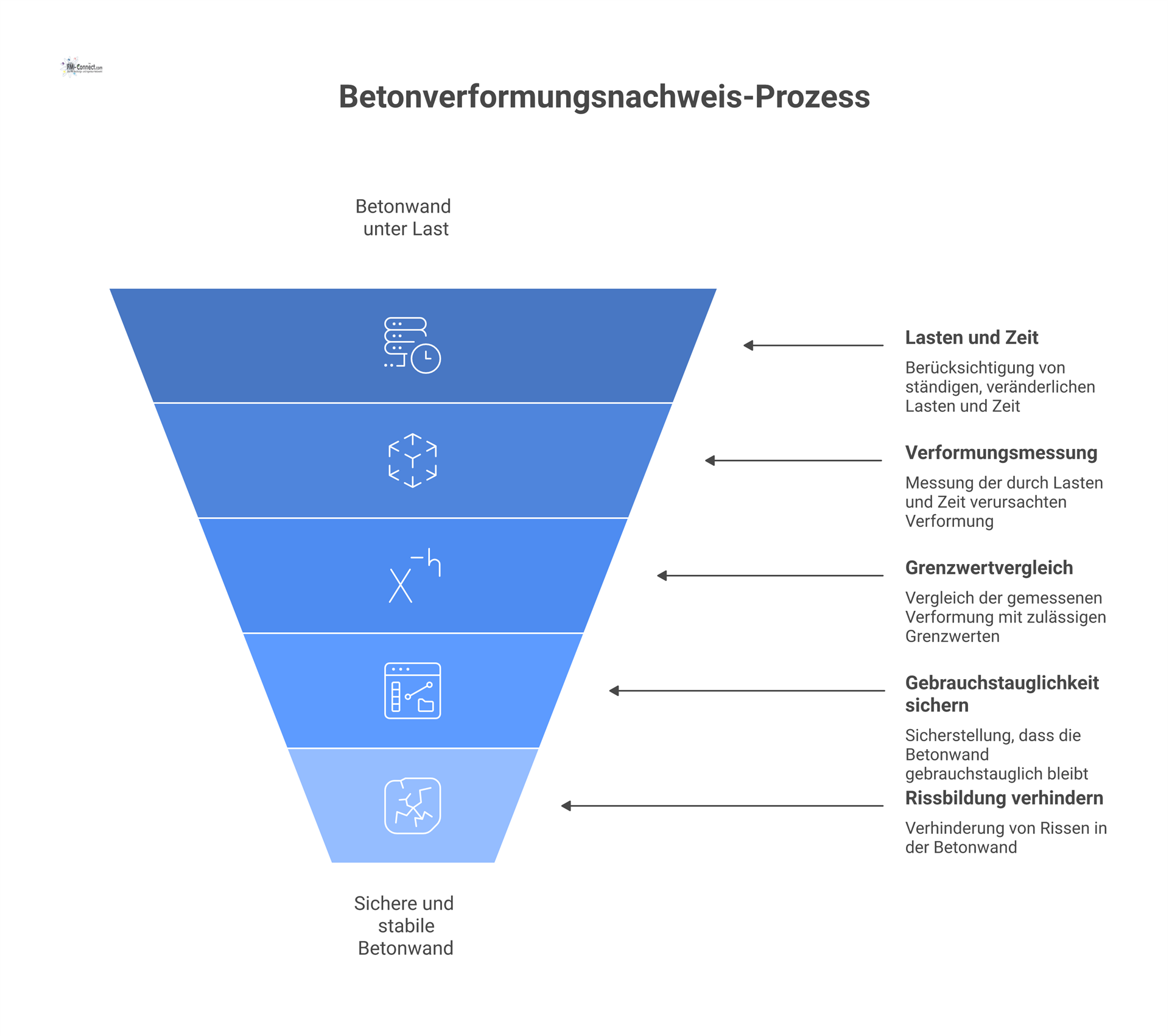

Im Betonbau spielt neben der Tragfähigkeit auch die Begrenzung der Verformungen eine entscheidende Rolle für die Dauerhaftigkeit und Gebrauchstauglichkeit. Der Verformungsnachweis für tragende Beton-Außenwände zeigt, dass Durchbiegungen und Setzungen sowohl im kurzfristigen Lastfall als auch im Langzeitverhalten innerhalb der zulässigen Grenzen bleiben. Dabei werden Effekte wie Kriechen und Schwinden des Betons, differenzielle Setzungen des Baugrunds sowie die Einwirkung ständiger und veränderlicher Lasten in Kombination betrachtet. Das Ziel dieser Nachweise ist es, Rissbildungen in der Außenwand oder Schäden an der Fassadenbekleidung infolge übermäßiger Durchbiegung zu vermeiden.

Diese Verformungsnachweise sind Bestandteil der statischen Gesamtnachweise und werden insbesondere bei hochbelasteten oder großflächigen Fassadenbauteilen gefordert. Aus FM-Sicht gewährleisten sie, dass keine unzulässigen Verformungen auftreten, die die Gebäudehülle und deren Dichtigkeit oder Dämmleistung beeinträchtigen könnten. Somit tragen diese Berechnungen dazu bei, die bauliche Sicherheit und Funktionalität der Außenwände langfristig sicherzustellen.

Schal- und Gerüstpläne für die Herstellung der tragenden Betonwände gewährleisten, dass alle temporären Hilfskonstruktionen fachgerecht bemessen und verwendet werden. Solche Zeichnungen illustrieren beispielsweise, wie ein Wandschalungssystem aufzubauen und zu abzustützen ist oder wie Gerüste und Stützen anzuordnen sind, um die Lasten des Frischbetons sicher abzutragen. Ebenfalls enthalten sind Angaben zur Verankerung dieser Hilfskonstruktionen an bestehenden Bauteilen, zulässige Belastungen sowie Sicherheitsvorschriften (etwa Absturzsicherungen und Montageabläufe).

Diese Pläne sind Bestandteil der Ausführungsdokumentation während der Bauphase und für die Baustellensicherheit unerlässlich. Im Facility Management werden sie in der Regel in den Bauakten aufbewahrt. Sollten spätere Umbauten oder Sanierungen am Gebäude erfolgen, geben diese Unterlagen Einblick in die ursprüngliche Bauweise und können Hinweise auf temporäre Einbauten oder die Vorgehensweise bei der Errichtung liefern. Insbesondere wenn zukünftig für Wartungsarbeiten an der Fassade ähnliche Gerüstkonstruktionen erforderlich werden, dienen die originalen Pläne als wertvolle Referenz.
