Elementierte Innenwandkonstruktionen sind vorgefertigte oder modulare Trockenbauelemente, die in Gebäuden für Raumtrennung, Schallschutz, Brandschutz und flexible Raumorganisation eingesetzt werden. Diese Konstruktionen müssen den Anforderungen der VOB/C DIN 18340 (Trockenbauarbeiten) sowie bauphysikalischen und statischen Sicherheitsvorgaben entsprechen. Eine vollständige und korrekte Dokumentation gewährleistet die Rechtskonformität, die Tragfähigkeit und die sichere Integration in den Gebäudebetrieb.
Die Dokumentationspflichten für elementierte Innenwandkonstruktionen bilden im deutschen Facility Management ein System zur Qualitätssicherung und Compliance. Bauphysikalische Nachweise sichern Brandschutz, Akustik und Energieeffizienz; statische Berechnungen gewährleisten Tragfähigkeit und Standsicherheit; Montage- und Ausführungspläne garantieren die fachgerechte Umsetzung und zukünftige Nutzbarkeit. Für Facility Manager ist die konsequente Dokumentation ein zentrales Werkzeug, um Rechtskonformität nachzuweisen, Nutzer zu schützen und die Grundlage für Wartung, Inspektionen und flexible Anpassungen im Gebäudebetrieb zu schaffen.
Erforderlich für bauaufsichtliche Genehmigungen und Abnahmen; Facility Manager nutzen diese Unterlagen zur Prüfung der Sicherheit und Leistungsfähigkeit für Nutzer und Betrieb.
Erläuterung
Bauphysikalische Nachweise sind zwingend erforderlich, um die Anforderungen der deutschen Bauordnung zu erfüllen. Sie belegen Brandschutz, Schallschutz und Feuchte-/Wärmeschutz. Facility Manager müssen diese Dokumente archivieren, um Haftungsrisiken zu minimieren und spätere Umbauten zu erleichtern.
Statische Berechnungen mit erforderlichen Zeichnungen
Feld
Inhalt
Dokumententitel
Statische Berechnungen mit erforderlichen Zeichnungen
Zweck & Anwendungsbereich
Weisen die Tragfähigkeit und Stabilität der Innenwände nach.
Rechtsgrundlagen
DIN 18340 (VOB/C ATV)
Kernelemente
• Tragfähigkeitsnachweise • Details zu Verankerungen und Befestigungen • Nachweise zur Standsicherheit bei horizontalen und vertikalen Lasten • Konstruktionszeichnungen und Bewehrungspläne
Verantwortlich
Auftragnehmer / ausführendes Unternehmen (ggf. unter Einbindung eines Statikers)
Praktische Hinweise
Kritisch bei Bauwerken mit hoher sicherheitsrelevanter Nutzung; wird bei Bauabnahmen von Prüfbehörden kontrolliert.
Erläuterung
Statische Nachweise sichern die bauliche Stabilität und erfüllen die Anforderungen sowohl für tragende als auch nicht tragende Innenwände. Facility Manager müssen diese Unterlagen aufbewahren, um künftige Renovierungen oder Umbauten sicher zu planen und die Tragfähigkeit nicht zu gefährden.

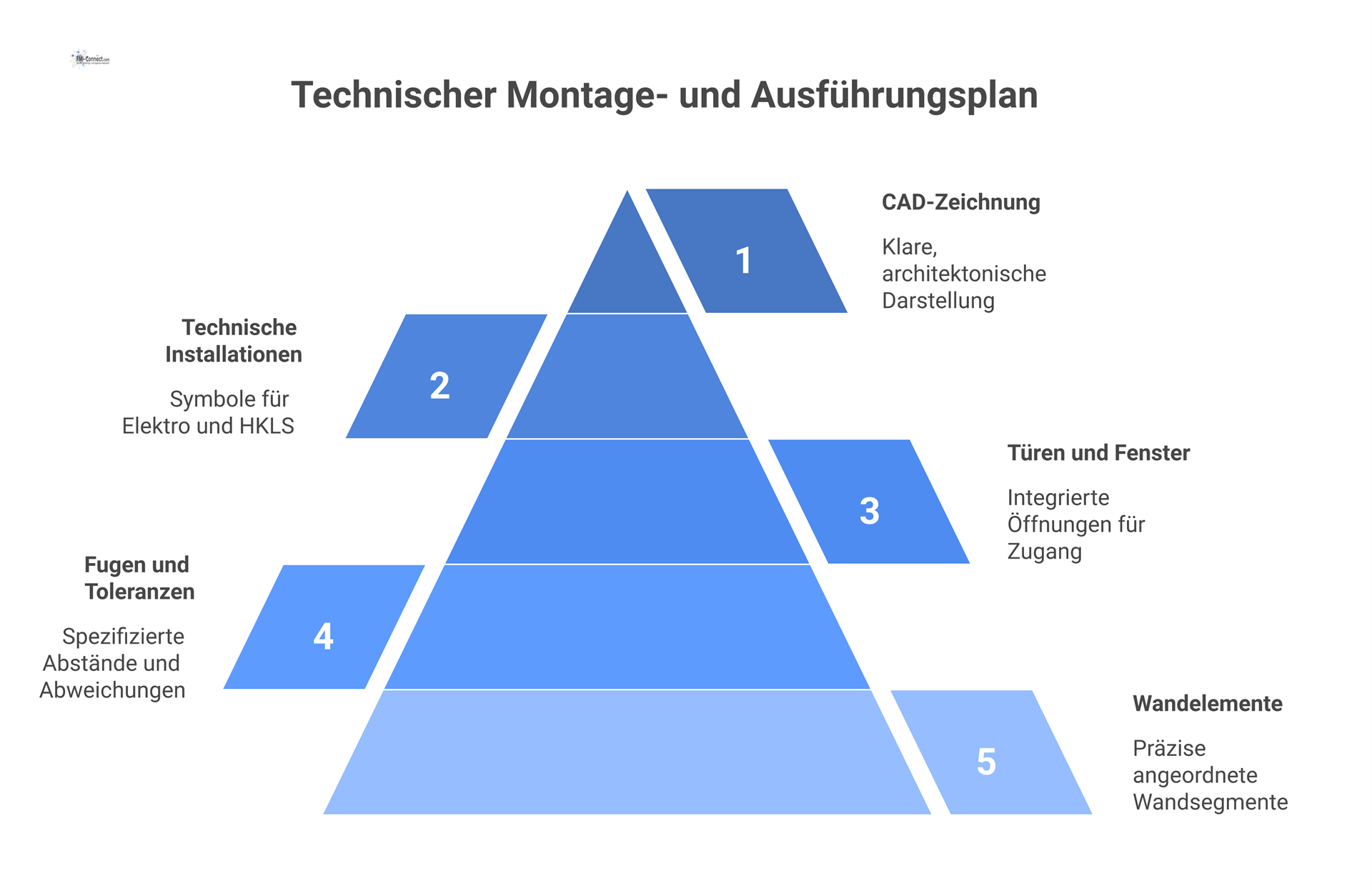

Montage- und Ausführungsplan
Feld
Inhalt
Dokumententitel
Montage- und Ausführungsplan
Zweck & Anwendungsbereich
Stellt den detaillierten Ausführungsplan zur Montage der Wandelemente bereit und sichert die Einhaltung der Bau- und Ausführungsnormen.
Rechtsgrundlagen
DIN 18340 (VOB/C ATV)
Kernelemente
• Anordnung der Wandelemente • Positionierung von Fugen, Profilen und Anschlüssen • Integration von Türen, Fenstern und technischen Installationen • Toleranzen und Montageanweisungen
Verantwortlich
Auftragnehmer / ausführendes Unternehmen
Praktische Hinweise
Dient während der Montage sowie als Bestandsdokumentation; Facility Manager nutzen diese Pläne für spätere Umbauten, Prüfungen und Wartungsmaßnahmen.
Erläuterung
Der Montage- und Ausführungsplan stellt die fachgerechte Umsetzung nach DIN 18340 sicher. Er ist essenziell für die Abstimmung mit anderen Gewerken (z. B. Elektro, HKLS) und für die korrekte Integration von Einbauten. Facility Manager müssen diese Pläne aufbewahren, um die flexible Nutzung und Umgestaltung von Räumen langfristig zu sichern.
