Verglasungsarbeiten
VERGLASUNGSARBEITEN SIND WESENTLICH FÜR DIE LICHTDURCHLÄSSIGKEIT, WÄRMEDÄMMUNG UND ÄSTHETIK VON GEBÄUDEN
Isolierglas und Wärmeschutzverglasung tragen dazu bei, Energieverluste zu minimieren und die Umweltbelastung zu verringern. Schallschutzverglasungen helfen, Lärm von außen zu reduzieren und tragen so zu einer angenehmeren Arbeitsumgebung bei. Sicherheitsverglasungen, wie Verbundsicherheitsglas, bieten Schutz vor Einbrüchen, Vandalismus und Unfällen.
Technische Details von Verglasungsarbeiten
- Verglasungsarbeiten
- Wärmeschutz
- Sonnenschutz
- Kondensat
- UV-Durchlässigkeit
- Bearbeiten
- Schneiden
- Bearbeitung
- Bohren
- Siebdruck
- Beschichten
Verglasungsarbeiten
Fensterinstallation
Arbeiter installieren große Fenster in einem modernen Gebäude.
deren Ausführung,
die Nebenleistungen,
die besonderen Leistungen
und die Abrechnung von Verglasung
sowie die Ermittlung von Maßen und Mengen und die Übermessungsregeln.
Auch im Standard-Leistungsbuch-Bau (STLB-Bau) sind Verglasung aufgeführt und zwar im Leistungsbereich 032.
Danach lassen sich die Verglasungsarbeiten nach der Art der Materialverwendung einteilen in die Verglasung mit
Einfachglas,
Einscheiben-Sicherheitsglas,
Verbundglas,
Verbund-Sicherheitsglas,
Isolierglas,
Kunststofflichtplatten
und die absturzsichernde Verglasung.
Eine andere Art der Einteilung erhält man durch die Arten der Konstruktion, wie zum Beispiel
die Brandschutzverglasung von Fenstern und Türen,
die Errichtung von Ganzglaskonstruktionen,
der Bau von Ganzglastüren und -türanlagen,
die Glasbearbeitung,
die Abdichtung von Anschlussfugen
und letztlich der Abbruch von Glaskonstruktionen und die fachgerechte Entsorgung.
Wärmeschutz

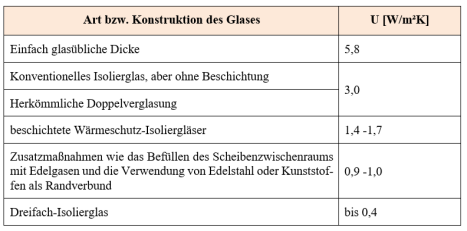

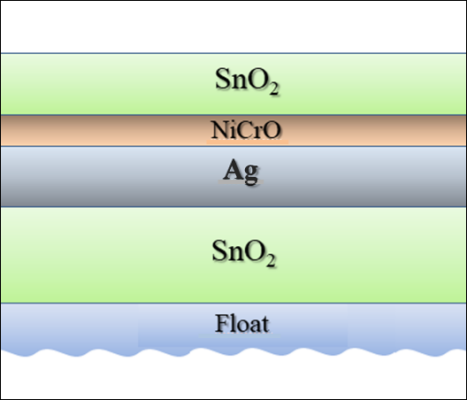

Wegen seines konstruktiven Einsatzes als raum- oder gebäudebildendes Element oder als Raum- oder Gebäudeabschluss, sind die Wärmeschutzeigenschaften von hierbei verwendetem Glas von Bedeutung. Als Maß für den Wärmeverlust gilt der Wärmedurchgangskoeffizienten, auch U-Wert genannt.
Wärmeleitung: Wärmetransport im Fensterrahmen und dem Randverbund und auch im Scheibenzwischenraum, dem Füllgas,
Konvention: Wärmetransport durch die beweglichen Teilchen des Füllgases.
Strahlung: Wärmetransport über elektromagnetische Wellen. Anders als bei Wärmeleitung und Wärmekonvektion findet dieser Mechanismus auch im Vakuum statt.
Da die Eigenschaften des Füllgases zwischen den Scheiben von Bedeutung sind, muss dieses ebenfalls über entsprechende Merkmale verfügen, um einen möglichst geringen Wärmetransport zu ermöglichen. Dies wird erreicht, wenn schwere Edelgase als Füllstoff verwendet werden, da die Regel besagt, dass schwerere Gasmoleküle weniger Wärme transportieren.
Bei der Beschaffung sind die typischen, das Schutzglas kennzeichnenden Angaben zu beachten:
die UV-Durchlässigkeit,
die Lichtdurchlässigkeit,
die Gesamtenergiedurchlässigkeit,
der U-Wert,
der Farbwiedergabe-Index,
die Selektivität (S)
sowie der Durchlassfaktor (b).
Zwei Dinge sollten den Facility Manager besonders interessieren:
Welche Anforderungen bezüglich des Umweltschutzes gibt es?
Was ist beim Austausch von Glasscheiben zu beachten?
Im Kontext der Energieeinsparverordnung geht eine Verschärfung der Anforderungen an den sommerlichen Wärmeschutz einher. Dies betrifft unter anderem auch kleinere Glasanbauten wie Wintergärten, die nun ebenfalls nachgewiesen werden müssen, selbst wenn ihre Fläche weniger als 15 m² beträgt.
Gefordert wird die Kombination aus
der Verwendung eines gut wirksamen Sonnenschutzglases,
einer entsprechenden Möglichkeit zur Verschattung
und einer geregelten Belüftung.
Innentemperaturen bei Isolierglas
Um einen Vergleich zwischen herkömmlichem Isolierglas und modernstem Sonnenschutzglas anzustellen, wird festgestellt:
Bei einem Austausch von einzelnen Scheiben sollten (wenn möglich) dieselben Fabrikate erneut verwendet werden. Andernfalls können Unterschiede in Farbe und Durchsichtigkeit auftreten. Diese Abweichungen sind umso deutlicher erkennbar, je größer die betreffende Scheibe ist. Es ist daher ratsam, die Dokumentation der verwendeten Gläser über einen längeren Zeitraum hinweg aktuell zu halten.

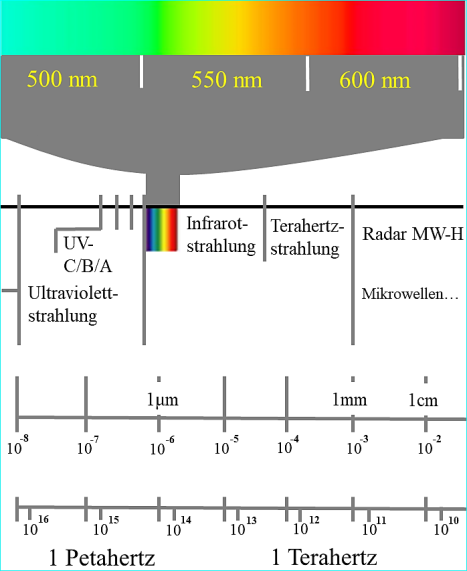

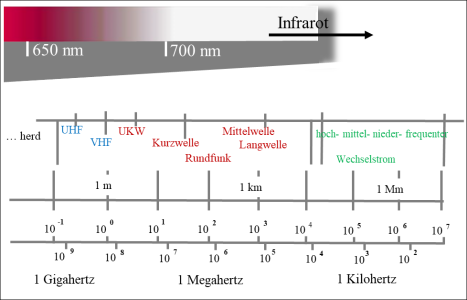

Die nachfolgenden UV-Bereiche können ebenso gemäß der Tabelle in drei Wellenlängenbereiche unterteilt werden. Die DIN EN 410 legt die physikalischen und lichttechnischen Parameter für im Bauwesen genutzte Gläser fest.
| Kategorie (Be-reich) | Wellenlänge [nm] | Bemerkung |
|---|---|---|
| UV-A Strahlung | 315 bis 380 | Die Sonnenstrahlung in diesem Wel-lenlängenbereich kommt fast ungehin-dert auf der Erdoberfläche an. |
| UV-B Strahlung | 280-315 | Verursacht Sonnenbrand, weil die UVB-Strahlung der Sonne sehr ener-gieriech ist und zudem eine biologi-sche und chemische Wirkung besitzen. Sie bräunen die Haut. Zuviel ist aber auch hier ungesund, denn bei zu ho-her Strahlungsbelastung entstehen zunächst Sonnenbrand und später Hautkrebs, wenn man zu viel UV-A und UV-B Strahlen abbekommt. |
| UV-C Strahlung | 200-280 | Diese Strahlung erzeugt in einer Höhe von über 20 km die sogenannte Ozo-nosphäre durch Photolyse des Sauer-stoffs. |
Klassifizierung der UV-Strahlung
Was bedeutet das in der Praxis? Abhängig von der Verwendung kann der Mensch gezielt den Anteil der UV-Strahlung durch das Glas steuern: Die UV-A Strahlen, die die Haut bräunen und altern lassen, werden durch Fensterglas blockiert. Die UV-B Strahlung, die hauptsächlich Hautkrebs verursacht, wird weitgehend abgehalten. Selbst die schädliche UV-C Strahlung dringt kaum durch. Darüber hinaus kommt heute selten normales Fensterglas zum Einsatz. Verbundsicherheitsglas ist mittlerweile üblich. Bei dieser Art von Glas wird eine PVB-Folie zwischen zwei Glasscheiben gelegt, die zusätzlich als Filter fungiert.
Zusammenfassend: Hinter Glas ist man definitiv besser vor UV-Strahlung geschützt als im Freien.
Dennoch ist es ratsam, sich über die Durchlässigkeit des verwendeten Glases zu informieren, um auf der sicheren Seite zu sein und gegebenenfalls das Verhalten anzupassen.
So dürfen zum Schutz der Augen Sonnenbrillen das UV-Licht nicht hindurchlassen,
während im Gewächshaus unser normales Licht ohnehin benötigt wird. Ein gewisser Anteil an UV-Licht ist für das Wachstum aber auch notwendig. Die entsprechende Konzentration ist durch die Art des Glases „einzustellen“.
Ein anderer Anwendungsfall ist das Solarium. Hier soll die Haut gebräunt werden, also muss UV-Strahlung vorhanden sein. Diese kann allerdings bei unsachgemäßer Anwendung auch großen Schaden anrichten.
Die genannte Anpassung der Strahlungsdurchlässigkeit erfolgt abhängig von der Art des Glases durch spezifische technische Maßnahmen oder basierend auf der Zusammensetzung des jeweiligen Glases. Dabei weisen die Gläser unterschiedliche Transmissionswerte auf.
Man unterscheidet zum Beispiel
Flachglas/ Floatglas
Isolierglas
Sicherheitsglas
sowie sogenanntes intelligentes Glas (selbsttönend).
| Glasart | Bemerkung |
|---|---|
| Flachglas | Wird üblicherweise als das normale Fensterglas bezeichnet. UV-A Anteile werden durchgelassen, UV-B wird weitgehend absorbiert |
| Isolierglas | Hat eine größere Dicke, besteht aus mindestens zwei Scheiben, mittels eines Randverbundes zueinander auf Abstand gehalten, lässt UV-Anteile weniger durch die |
| Sicherheitsglas | Kann aus einer Scheibe, aber auch aus mehreren gefertigt sein. Bei Fertigung aus mehreren Scheiben spricht man von Verbundsicherheitsglas (VSG) mit einer UV-A-Durchlässigkeit von 2-4 % |
Schneiden von Glas
Schneiden von Glas mit dem Glasschneider
Häufig ist das Zuschneiden von Glas erforderlich, vor allem wenn einfache Scheiben repariert werden müssen. Bei Verbundglas entfällt diese Schneidearbeit natürlich. Hier ist es notwendig, die passende Ersatzscheibe zu bestellen oder sogar speziell anfertigen zu lassen. Für das Schneiden von Glas kommt in der Regel ein Glasschneider zum Einsatz, der entweder über ein gehärtetes Stahl-Schneidrad oder idealerweise über einen Diamanten verfügt.
Mithilfe dieses Schneidwerkzeugs wird zunächst der Schnitt angeritzt. Sobald dieser gleichmäßig durchgeführt wurde, kann die Scheibe leicht über eine Kante entlang des Anrisses gebrochen werden. Es besteht auch die Möglichkeit, durch die Verwendung einer Schneidflüssigkeit (z. B. Petroleum) das Splittern an der Schnittkante zu minimieren. Wenn komplexere Schnitte wie Bögen erforderlich sind, werden Spezialwerkzeuge eingesetzt.
| Verfahren | Bemerkung |
|---|---|
| Wasserstrahlverfahren | feiner Strahl aus Düse von 0,1 mm bis 0,6 mm, Wasser (mit Schleifmittelzusatz) mit zu 4000 bar Geschwindigkeit bis 1000 m/s Computergesteuert, alle beliebigen Schnittformen möglich. |
| Laser-Glasschneidetechnolo-gie | Gezielter definierter Energieeintrag in das Glas, führt zu kaum erkennbarem Sprung, Schnittkanten mit bester Oberflächenqualität = keine Nacharbeit nötig Anwendung bei Spezialgläsern Computergesteuert |
Bearbeitung der Schnittkanten
Ausführung von Glaskanten nach DIN 1249-11
Vor allem aus Gründen des Arbeitsschutzes, aber auch zur Erzielung einer glatten Glaskante, ist es wichtig, dass diese Kante glatt ist. Je nach Schneidemethode, insbesondere beim Brechen, können scharfe und unregelmäßige Schnittkanten entstehen. Zusätzlich können kleinste Haarrisse, Ausbrüche oder Absplitterungen auftreten, die die Qualität der Kanten beeinträchtigen und die Festigkeit des Glases reduzieren können. Die Nachbearbeitung erfolgt durch Schleifen und gegebenenfalls durch anschließendes Polieren mit Diamanten oder Korund als Schleifmittel unter Verwendung eines Kantenschleifautomaten.
Bei der Herstellung von Verbundgläsern wird in der Regel keine Kantenbearbeitung durchgeführt, wenn das Glas von einem Rahmen begrenzt wird.
Die geläufigen Arten der Glaskantenbearbeitung entsprechen der DIN 1249-11: Flachglas im Bauwesen; Glaskanten; Begriff, Kantenformen und Ausführung. Hier werden die Kantenbearbeitungsarten gemäß DIN 1249-11 wie im folgenden Bild beschrieben.
Zu beachten ist auch, dass es thermisch vorgespannte Gläser gibt. Diese müssen vor der Vorspannung einen Kantenschliff erhalten, um Brüche aufgrund der Vorspannung zu verhindern. Diese Bearbeitung erfolgt bereits vor dem Vorspannungsprozess, da eine nachträgliche Bearbeitung von vorgespanntem Glas weder üblich noch möglich ist.

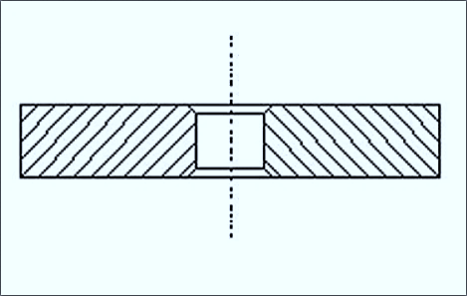

Bohren von Glas
Bohrungen sind ausschließlich in thermisch vorgespanntem Glas anzutreffen. Diese Bohrungen werden bereits vor der weiteren Verarbeitung zu vorgespanntem Glas vorgenommen. Die genauen Arbeitsschritte und Anforderungen in diesem Zusammenhang sollten jedoch den Facility Manager nur wenig interessieren. Wissenswert ist, dass die Bohrungen nicht zu klein dimensioniert sein dürfen, da andernfalls die Gefahr besteht, dass die Vorspannung im Bereich der Bohrung nicht gleichmäßig erfolgt.
| Verfahren | Bemerkung |
|---|---|
| Wasserstrahlver-fahren | Anwendung bei komplizierten Bohrungen Gefahr von Kantenausbrüchen bei unkorrekter Anwendung, Kantenflächen können wellig sein. |
| Diamantbohrung | Zur Vermeidung von Bohrloch Abplatzungen wird oft von beiden Seiten zugleich gebohrt. Der Grad an der Stelle des Zusammentreffens beider Bohr muss anschließend abgeschliffen werden. |
| Konische Bohrung | Herstellung erfolgt in zwei Arbeitsgängen: zylindrische Bohrung herstellen dann chronisch ausweisen Bohrtiefe maximal 0,5 mal Scheibendicke |
Siebdruck auf Glas
Wenn eine spezielle Gestaltung der Glasoberfläche gewünscht wird, kann das Siebdruckverfahren verwendet werden. Hierbei werden bestimmte Muster auf das Glas gedruckt. Neben dem ästhetischen Design dient der Siebdruck auch dazu, den Einfall von Sonnenlicht zu reduzieren. Die Intensität und das Muster des Drucks bestimmen das Ausmaß der Reduzierung des Sonnenlichts.
